Leírás

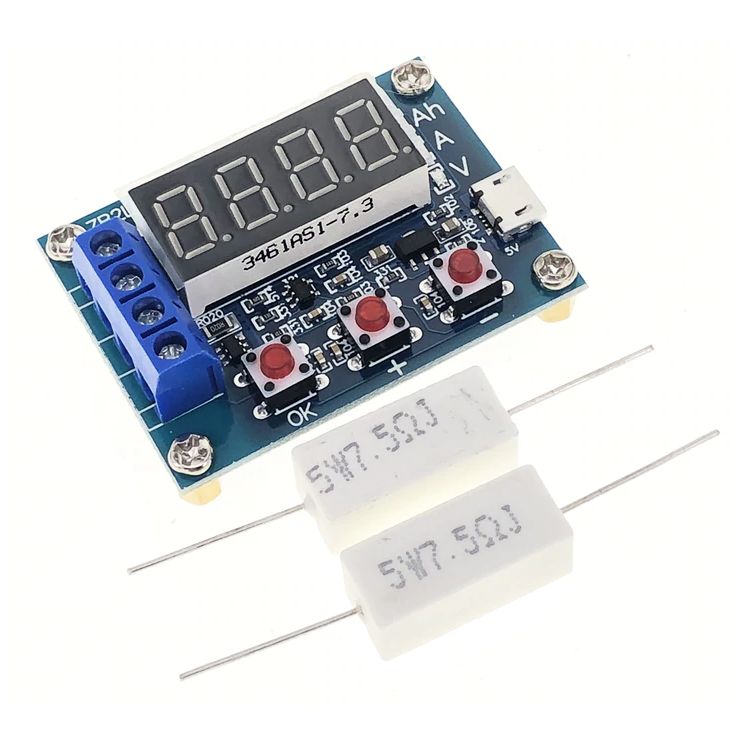

Ezzel a modullal Li-ion, vagy akár más akkumulátorok kapacitását lehet megmérni. Úgy működik, hogy a teljesen feltöltött akkumulátort rá kell kapcsolni, és a mellékelt nagy teljesítményű ellenállásokon keresztül a készülék lemeríti azokat. Közben folyamatosan, pontosan méri az akkumulátorból kinyert energiát, így kijelzi a tényleges kapacitást.
Li-ion akkumulátorok esetén meg tudja állapítani, hogy hány cellás a csomag, és ez alapján a lemerítési feszüktséget, de ezt jó ellenőrízni, más akkumulátorok esetén pedig ezt mindenképpen kézzel kell beállítani. Erre nagyon vigyázni kell, mert minden akkumulátort hamar tönkre lehet tenni egy mélykisüléssel.
- Maximális akkumulátor feszültség: 15V
- Tápellátás: 5V microUSB csatlakozón keresztül
- Minimális lemerítési feszültség: 0.5 V
- Maximális mért kapacitás: 9999 Ah
- Maximális terhelő áram: 3 A
Figyelem: működés közben az ellenállások erősen melegszenek, ez természetes, de balesetveszélyes, fokozottan figyelni kell az elhelyezésére, szellőzésre.
Szalai István –
Tulajdonképpen szuper lenne, ha pontos lenne. Beállítom a lekapcsolási feszültséget 2,7 V -ra és elindítom. A dolgát tökéletesen teszi, amikor eléri a beállított limitet, lekapcsol. Csakhogy, én hiába állítok be neki 2,7V -ot lekapcsolásnak, a művelet befejezése után terhelés alatt megmérem az akku feszültségét digitális multiméterrel és láss csodát, a műszer 3,4 V feszültséget mutat. Nem a multiméter csal, mert terhelésként egy 6 V -os izzót akasztottam rá és így mértem, tehát nem lehet a méréskülönbséget a műszer belső ellenállására fogni. Ilyen formában ez a kütyü komoly formában nem igazán használható.
admin –
Kedves István!
Ezt az eszközt napi szinten használom, és jó szolgálatot tesz.
Először is tudomásul kell venni, hogy ez nem egy precíz, kalibrált laboratóriumi műszer, azoknak az ára még legalább 2 nullát tartalmaz a végén.
A leírt jelenséget én is tapasztaltam, ezért kicsit alaposabb méréseket végeztem, ezeket szeretném most leírni. Lekapcsolás után az akkumulátorok (a szárazelemekhez hasonlóan) némileg regenerálódnak, és rövid ideig (valójában csak 1-2 percig) újra tudnak áramot leadni, de pillanatok alatt újra elérik a lekapcsolási feszültséget. Először is ez a jelenség hangsúlyosan a nagy belső ellenállású, kis terhelhetőségű celláknál jelentkezik. A lekapcsolás majdnem jókor következik be, valójában úgy láttam, hogy 0.1 volttal hamarabb, ha 2.7 V van beállítva, akkor 2.79 volt elérésekor az enyém lekapcsol, mintha az utolsó tizedes jegyet nem venné figyelembe. Ezt úgy kezelem, hogy a lekacsolási szintet 0.1 volttal lejjebb állítom. Ha a 6 voltos izzóval ellenőrízni akarta, hogy lekapcsolás után ad-e le teljesítményt a cella, akkor egy hasonló ellenállású terhelést kell rákapcsolni, mondjuk pont a hozzá adott 7.5 ohmos ellenállást. Azzal valószínűleg másodpercek, max 2-3 perc alatt eléri a kikapcsolási feszültséget. A másik eset az, ha nagyon nagy a cella belső ellenállása, hitvány kínai hamisítvány, vagy nagyon öreg elhasználódott cella. Ebben az esetben már ilyen feszültségen nem bírja a terhelést. Érdemes lehet a mérést feltöltés után megismételni kissebb árammal, pl. sorba kötve a 2 ellenállást, vagy akár egy még nagyobb, 35-40 ohm körüli ellenállással. Ekkor nagyobb kapacitás kell kijöjjön. Ha így van, akkor az akkumulátor cella nem alkalmas nagyobb áram leadására.
Remélem sikerült válaszolnom a felmerült kérdésekre.
A Do IT Smart csapata
