Leírás

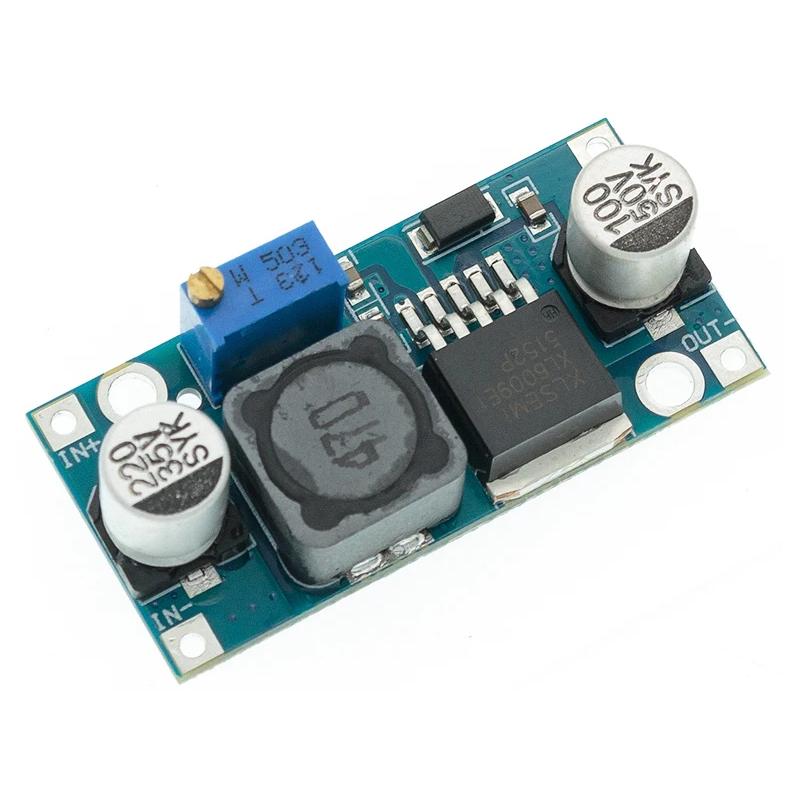

Ez a kis áramkör a bemenő 5 – 32 V közötti feszültségből max. 38 V, de mindenképpen a bemenetnél nagyobb kimenő feszültséget tud előállítani. A rajta levő 20 fordulatos trimmer potméterrel nagyon pontosan be lehet állítani a kimenő feszültséget.
A bemenő áram elérheti a 4 A-t, a kimenő max. 3 A lehet, de ekkor már erősen melegszik. Kapcsolási frekvencia: 400 kHz.
Az átalakítás hatásfoka igen jó, akár 90 % fölötti is lehet.
Az IC adatlapja: XL6009.pdf
