Leírás

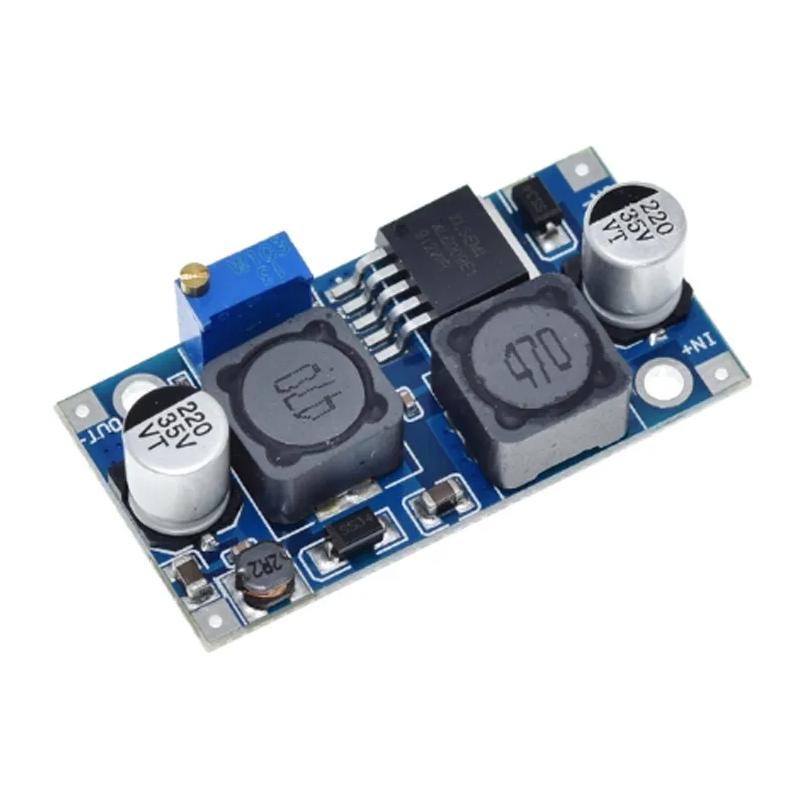

Ez a kis áramkör a bemenő 5 – 32 V közötti feszültségből a bemenetnél kisebb vagy nagyobb kimenő feszültséget tud előállítani 5 – 35 V tartományban. A rajta levő 20 fordulatos trimmer potméterrel nagyon pontosan be lehet állítani a kimenő feszültséget.
A be- és kimenő áram elérheti a 3 A-t, a teljesítmény a 15 W-ot, de ekkor már erősen melegszik. Kapcsolási frekvencia: 400 kHz.
Az átalakítás hatásfoka igen jó, akár 90 % fölötti is lehet.
Az IC adatlapja: XL6009.pdf
