Leírás
Fűtésre vagy hűtésre is programozható, intelligens termosztát. Nagyon sok paramétere állítható (pl. hiszterézis, kalibrálható hőmérő, risztási hőmérséklet,, indítási időzítés, stb.). Külső hőmérséklet szenzora vízálló, rozsdamentes acél csőben van. Létezik belőle 5 voltos változat is, valamint kapható hozzá kis plexi védőburkolat.
- Tápfeszültség: 12 V
- Áramfelvétel: 35 – 65 mA
- Kapcsolható teljesítmény: 250V 5A
- Szabályozási hőmérséklet tartomány: -50 – 110 °C
- A hőmérséklet 0.1 °C lépésekben állítható
- Hiszterézis: 0.1 °C lépésekben állítható
- Méretei: 48.5 x 40mm
- Kijelzés színe: piros
Használata, programozása:
A termosztát alapállapotában hűtési üzemmódban van, azaz akkor kapcsol be, ha hőmérséklet magasabb a beállított hőfoknál.

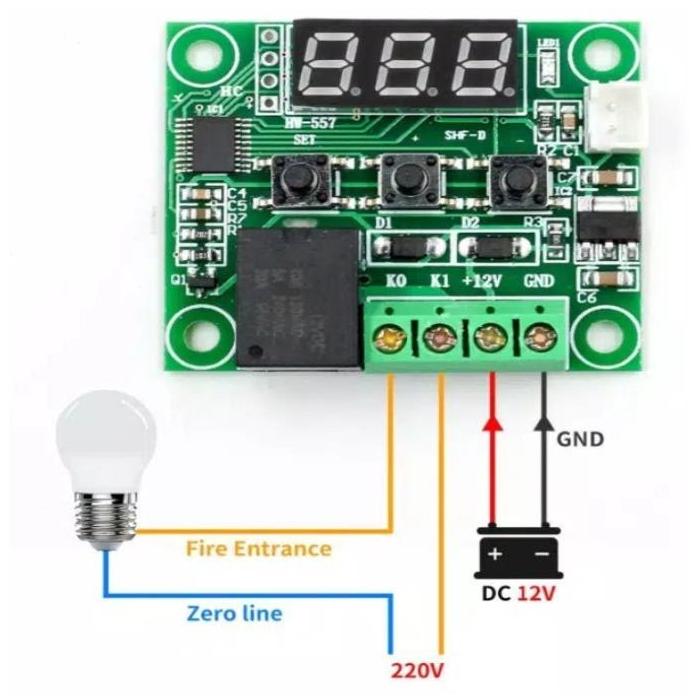

- A 12 voltos tápfeszültség vezetékeit csatlakoztasd a “+12V” és “GND” feliratú sorkapcsokhoz értelemszerűen. A készülék védett fordított bekötés ellen, nem okoz meghibásodást egy véletlenül fordítva bekötött tápfeszültség. Ennek hatására a kijelzőn megjelenik az aktuálisan mért hőmérséklet.
- A K0 és K1 pontokra a relé kapcsolt kimenete van kötve (száraz kontaktusok), ezek szakítják meg a vezérelt feszültséget, ami lehet hálózati feszültség 5 A-ig, vagy AC/DC törpefeszültség max 10 A-ig.
- A “SET” gomb megnyomása után villog a kijelző, ilyenkor lehet beállítani a kapcsolási hőmérsékletet a “+” és “-” gombokkal. Hűtési módban a kikapcsolási, fűtési módban a bekapcsolási hőmérsékletet állíthatjuk így. Ezután a “SET” gomb újbóli megnyomásával alkalmazza és elmenti a beállított értéket.
- A “SET” gombot hosszan nyomva egyéb működési paramétereket lehet beállítani, ezek “P0”-“P5” és “P8” értékkel jelennek meg, köztük a “+” és “-” gombokkal lehet lépkedni, majd a “SET” megnyomása után lehet állítani a paramétert. A “SET újbóli megnyomásával elmentődik a paraméter beállított értéke. A paraméterek jelentése:
- P0: működési mód beállítása. “C” – hűtés, “H” – fűtés
- P1: hiszterézis értéke °C-ban. A beállított hőmérséklet elérésekor a termosztát kikapcsol, majd az itt beállított hőmérsékletváltozás után újra bekapcsol. Ebben a tartományban igyekszik tartani a hőmérsékletet. Célszerű legalább 0.2 fokra állítani az állandó ki-be kapcsolgatás megelőzése érdekében.
- P2: felső hőmérséklet határ. Ezen hőmérséklet fölé nem lehet beállítani, illetve a hőmérséklet elérése után csak “HHH” (túl magas hőmérséklet) érték látható a kijelzőn.
- P3: alsó hőmérséklet határ. Ezen hőmérséklet alá nem lehet beállítani, illetve a hőmérséklet elérése után csak “LLL” (túl alacsony hőmérséklet) érték látható a kijelzőn.
- P4: hőmérséklet korrekció, kalibrálás. Ha a mért hőmérséklet eltér a ténylegestől (az érzékelő nem a pontos hőmérsékletet méri), a mért hőmérsékletet ezzel az értékkel kalibrálja a készülék, így a kijelzésnél és kapcsolásnál a tényleges hőmérsékletekkel lehet dolgozni.
- P5: kapcsolási időzítés. Bekapcsolás után ennyi másodpercig vár az aktiválással. Olyankor lehet hasznos, ha pl. áram alá helyezéskor beindul egy keringető szivattyú, és a mért hőmérséklet csak kis idő múlva stabilizálódik.
- P6: OFF-ra kell állítani.
