Leírás
Bármilyen 6-32 volt közti bemenő feszültségről egy USB aljzat csatlakozóra telefonok gyorstöltésére alkalmas feszültséget generál.

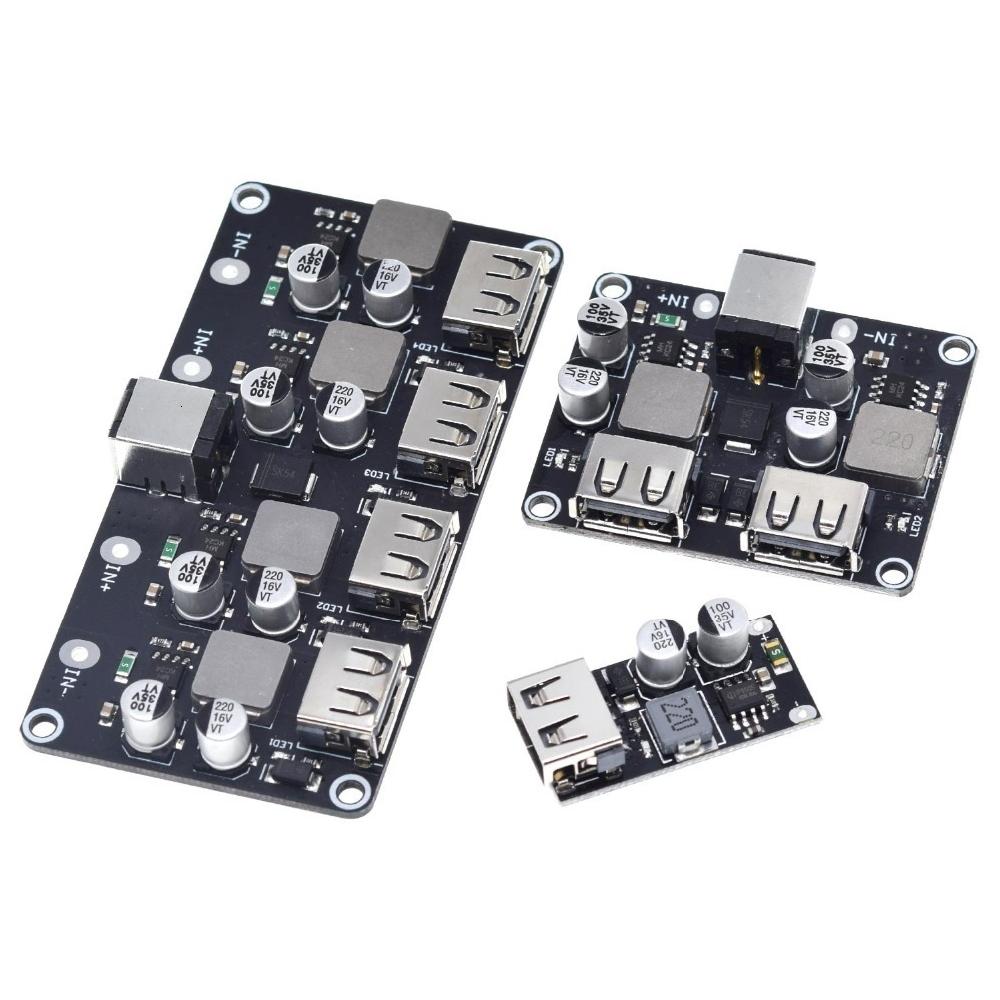

1, 2 és 4 csatornás kivitelben megvásárolható, az 1 csatornás max. 15 W, a többi max 24 W/csatorna teljesítményűek. Nagy teljesítménynél jelentősen melegednek.
A maximális töltőteljesítmény eléréséhez tápegységként célszerű egy minimum 16 voltos tápegységet (pl egy laptop tápegységet) használni, a modulon egy 5.5×2.1 mm-es jack aljzat található.
Ismeri a leggyakoribb gyorstöltő protokollokat, így szinte bármilyen eszköz tölthető vele:
- QC2 (Qualcomm)
- QC3 (Qualcomm)
- BC1.2 (Apple, Samsung)
- PE+1.1 (MTK)
- PE+2.0 (MTK)
- FCP (Huawei)
- SCP (Huawei)
- AFC (Samsung)
- SFCP (Spreadtrum)
Bemenete fordított bekötés ellen védve van egy Schottky diódával, ha biztosak vagyunk a dolgunkban, és nem fogjuk fordítva bekötni, ez kihagyható, így már 5 voltról is működik, csökken a melegedése, javul a hatásfoka.
- Kapcsolási frekvencia: 200 kHz
- Bemenő feszültség: 6 – 32 V (védődióda nélül 5 – 32 V)
- Hatásfok: max. 90% (védődióda nélkül akár 94% is lehet)
- IC típusa: IP6505
