Univerzális akkumulátor töltöttség jelző 1S – 8S Li-ion akkumulátorokhoz

Leírás

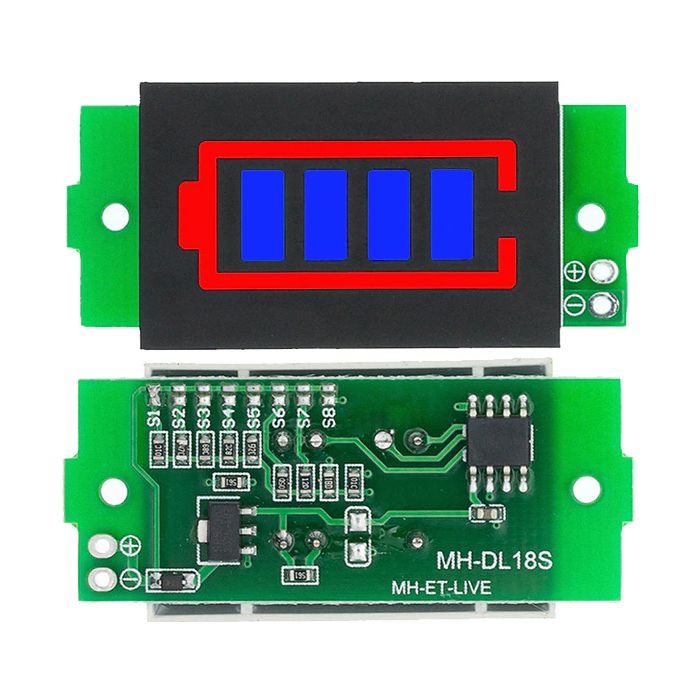

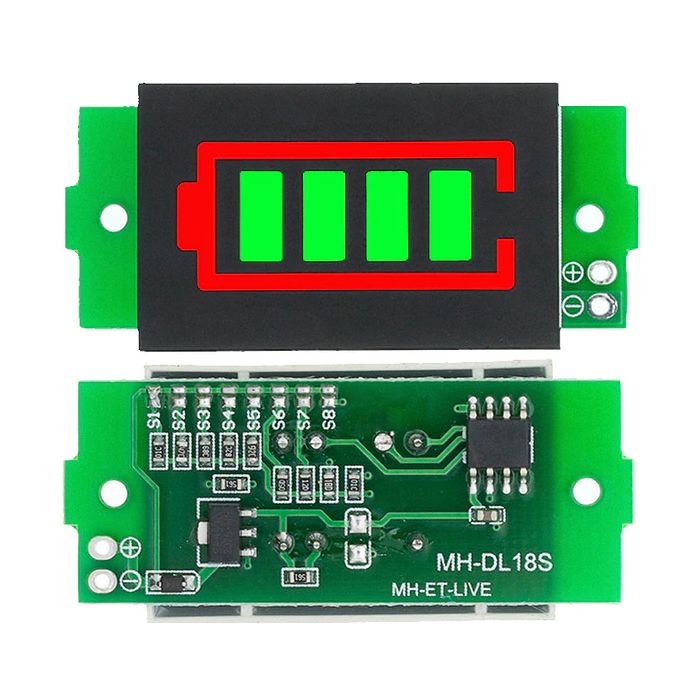

Ez a kis ledes töltöttség jelző 4 kék vagy zöld leddel mutatja az akkumulátor telepünk töltöttségi szintjét. A cellaszám beállításához a hátoldalon egy forrasztóón pöttyöt kell tenni a megfelelő felirat melletti érintkezőpárra (összezárva őket). Gyári állapotában az S1 van összezárva, ha más érték kell, akkor ezt a pöttyöt el kell távolítani.

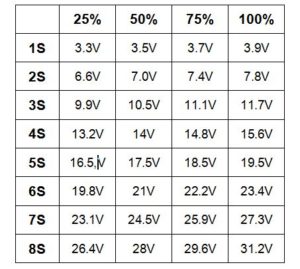

A különböző cellaszámokhoz az alábbi feszültségértékek tartoznak:

Ha a kijelző lemerült telepet jelez (egy led sem világít) minél rövidebb időn belül tölteni kell, lemerülten tárolva károsodnak az akkumulátor cellák.
