Leírás

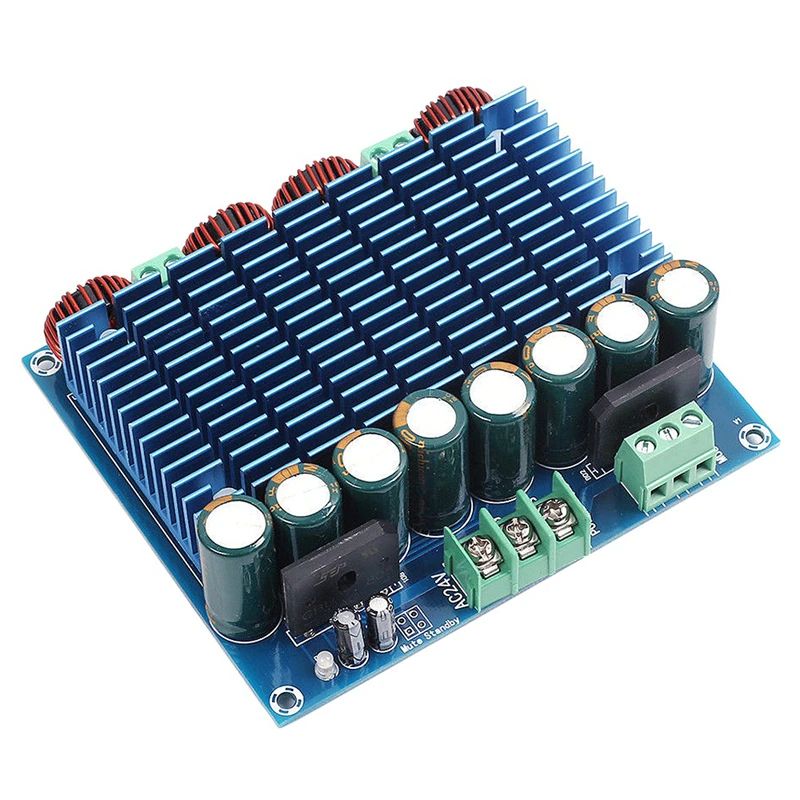

Ez a nagyon nagy teljesítményű végfok modul az NXP/Philips TDA8954 végfok IC-jét használja, ebből 2 darab van beépítve. A táp oldalon tartalmaz beépített egyenirányítót és szűrőt, így közvetlenül rá lehet csatlakoztatni egy megfelelő teljesítményű kettős tekercselésű transzformátort max. 2 x 30 V üresjárati feszültséggel. Lehet 2 x 40 V egyenárammal is táplálni, de a táp oldali 8 A-es egyenirányító hidak nem biztos, hogy ezt bírják, ilyenkor jobb őket kiiktatni (átkötni), egyenirányítani ilyenkor úgy sem kell.

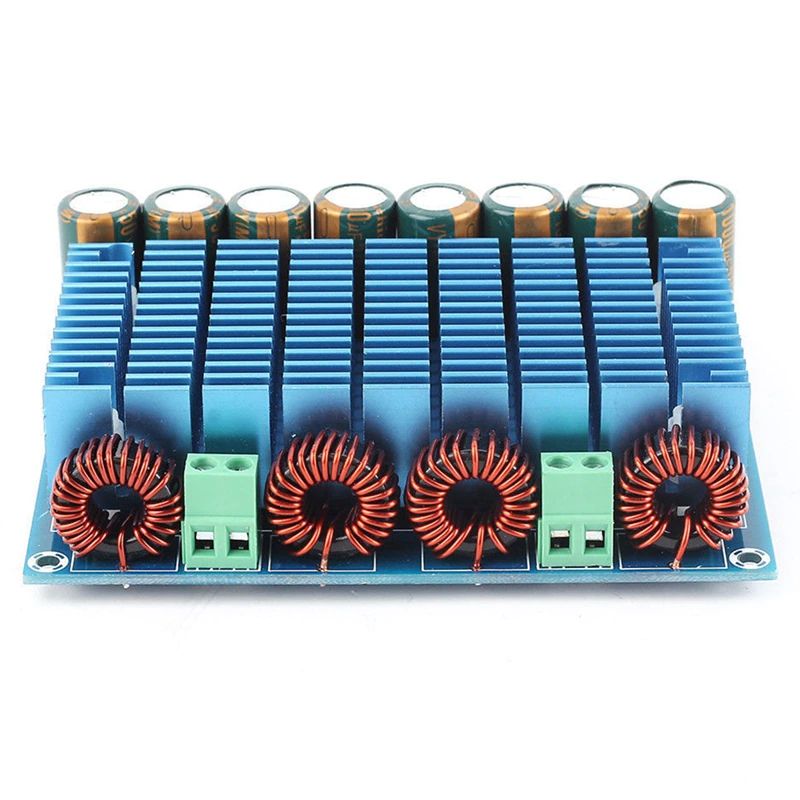

A hangszórókimenetek sorkapcsai bírják ezt a terhelést, de nagyon alaposan, érvéghüvellyel lezárt, esetleg átforrasztott vezetékeket kell szorosan beleszorítani. Esetleg meggondolandó közvetlenül beforrasztani a legalább 1 mm2-es hangszórő vezetékeket.
Folyamatos nagy terhelésnél a hűtő nagyon melegszik, de ezt elég jól viseli. A hőmérséklet csökkentése érdekében lehet rá egy kis ventillátort szerelni.
Túlmelegedés ellen többfajta védelem is be van építve, először (a hűtő 80-100 °C körüli hőmérsékleténél) a hangerő csökkentésével mérsékli a teljesítményt, ha ez nem segít, akkor ideiglenesen lekapcsolja magát. Visszahűlés után automatikusan újra bekapcsol.
- Kimenő teljesítmény: 2 x 420 W / 8 Ω (csak 8 Ω-os hangszórókkal használható rendeltetésszerűen)
- Teljes zaj + torzítás: 1 W: 0.05 %; 330 W: 0.5%; 420 W: 10%
- Feszültségerősítés: 36 dB
- Tápfeszültség ingadozás elnyomás: 80 dB
- Védelmek: túlfeszültség, kiegyenlítettlen tápfeszültség, túláram, rövidzár, túlmelegedés (több lépésben)
- Tápfeszültség: 2 x 24 – 30 V AC vagy 2 x 30 – 41 V DC (csak kettős tápfeszültséggel működik).
Figyelem! Áramütés veszély! Ez a táp- és kimenő feszültség már kellemetlenül csíp, akár veszélyes is lehet. Csak áramtalanított állapotban szereljük. A szűrő kondenzátorok is sokáig tárolhatják a tápfeszültséget, szerelés előtt meg kell várni a kisülésüket (ez 2 – 3 perc lehet, érdemes kimérni).
