Leírás

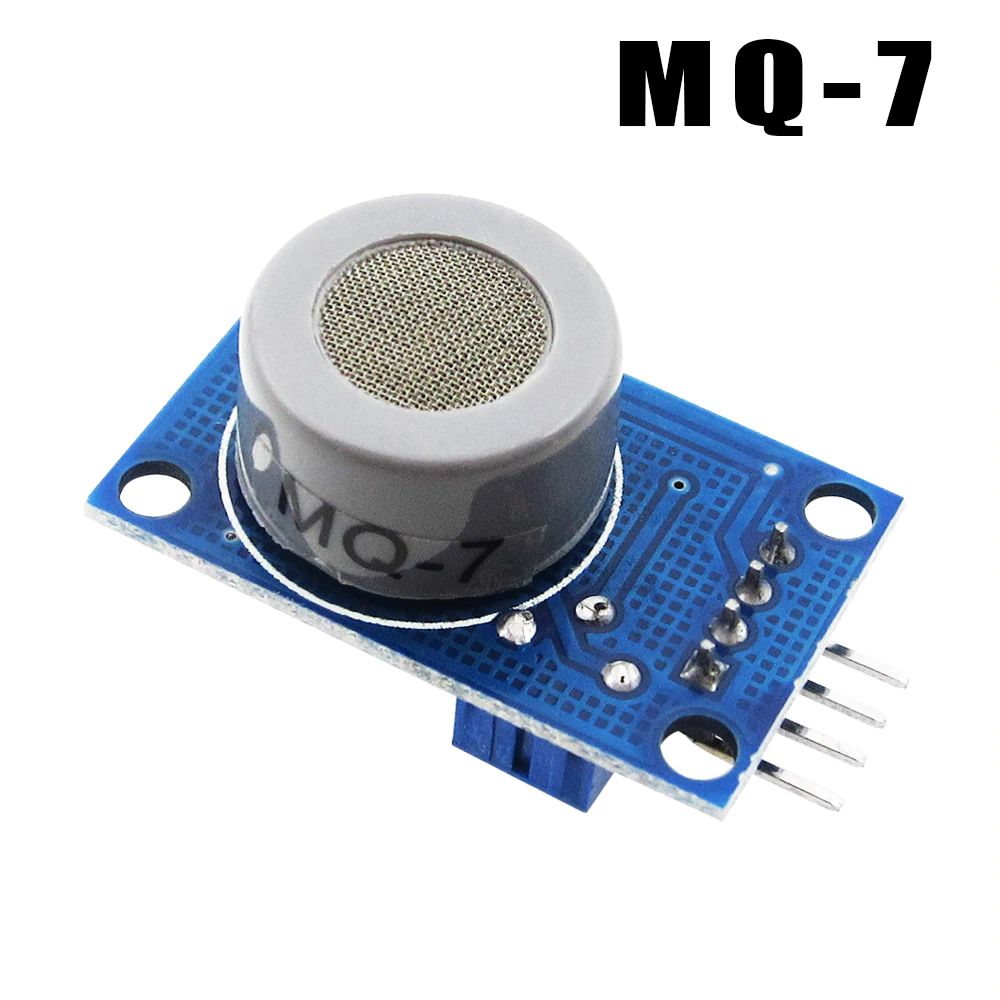

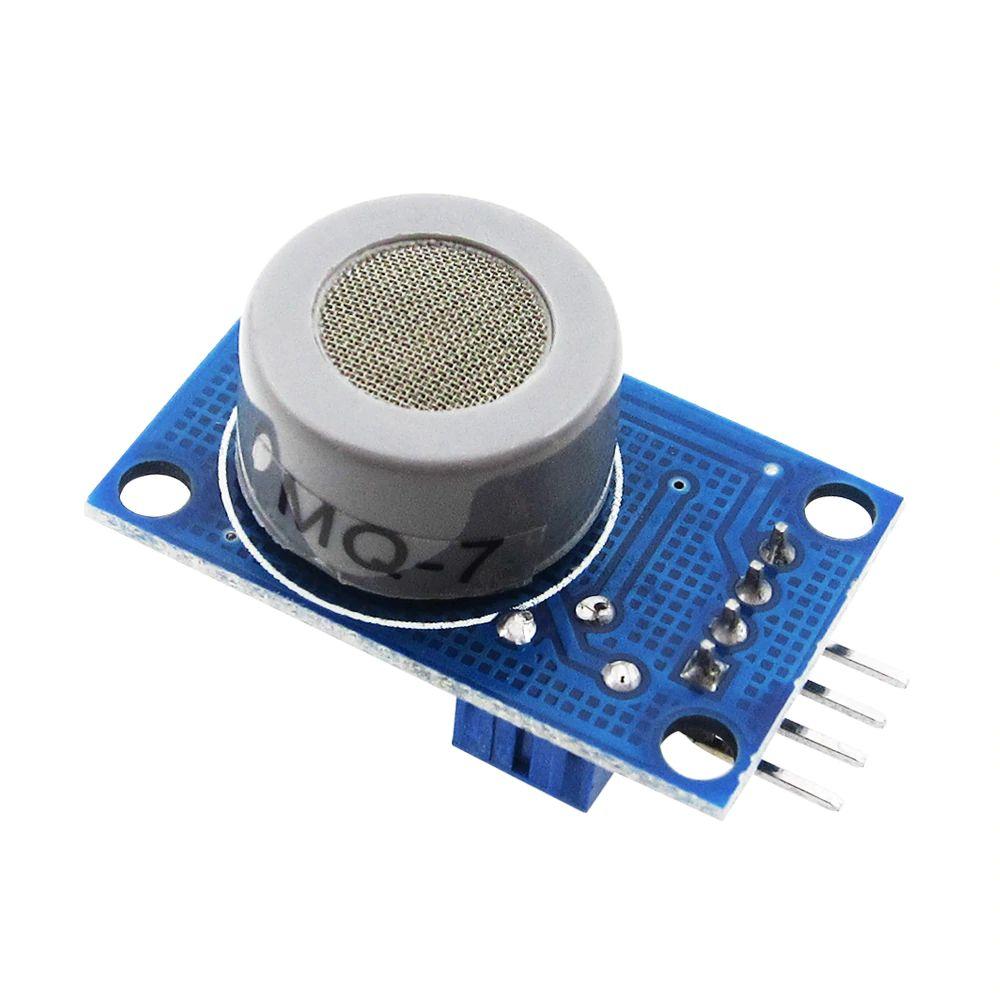

Ez a modul tartalmaz egy MQ-7 szenzort, ami elsősorban a szénmonoxid érzékelésére szolgál, de emellett hidrogén kimutatására is alkalmas.
A működéséhez egy belső izzószálat melegít, ezért működés közben erősen melegszik – ez természetes – és jelentős, kb. 200mA áramot fogyaszt a magas hőmérsékletű módban.
Érzékenysége 20 – 2000 ppm közötti, szénmonoxid esetén. A mért érték erőssen függ a környezeti hőmérséklettől és páratartalomtól. Ha viszongylag pontos koncentrációt akarunk mérni, akkor azt az analóg kimeneten kell mérni, és a hőmérsékletet és páratartalmat egy külön érzékelővel, pl. egy DHT22 szenzorral kell mérni, és az eredményt kombinálni.

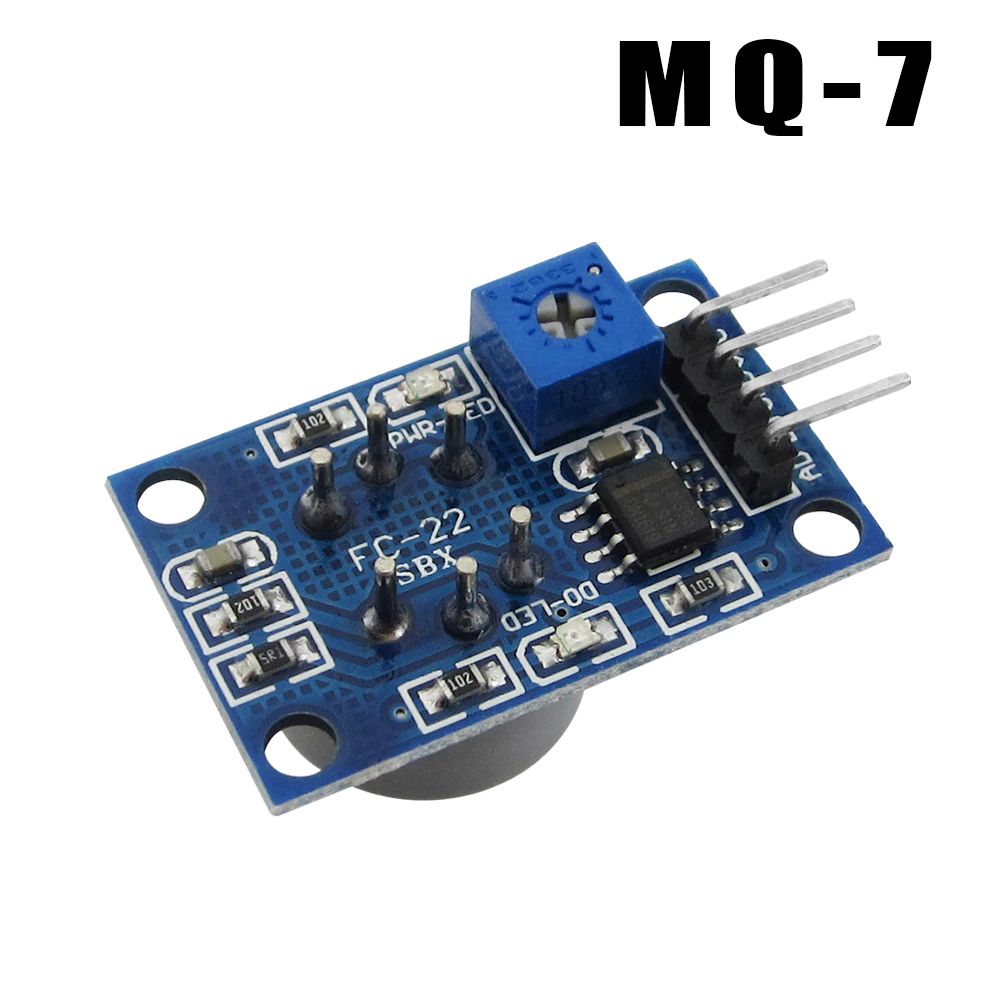

Ha csak a mérgező gáz jelenlétét akarjuk érzékelni, akkor elég a modulon levő trimmer potméterrel beállítani a riasztási küszöböt, és a digitális kimenetet figyelni.
Ez a szenzor kicsit másképp használandó, mint a többi hasonló gázérzékelő szenzor. Méréshez 1.4 volttal kell táplálni, majd egy idő után fel kell fűteni 5 volton, hogy a megtapadt gázok el tudjanak távozni az érzékelő felületéről. Utána újra lehet 1.4 voltos fűtés mellett mérni. Ezt az alacsonyabb fűtési feszültséget egy külön feszültségszabályzóval, megfelelő sorba kötött ellenállással, vagy PWM-mel vezérelt tranzisztorral lehet elérni. A fűtőelem lomhasága miatt a PWM lehet alacsony, akár 20 Hz frekvenciájú is.
- Tápfeszültség magas felfűtésnél: 5 V ± 0.1 V
- Tápfeszültség mérésnél: 1.4 V ± 0.1 V
- Áramfelvétel: max. 200 mA 5V-ról
- Felfűtési idő: min. 60 s 5V-ról, min. 90s 1.4V-ról
