Leírás

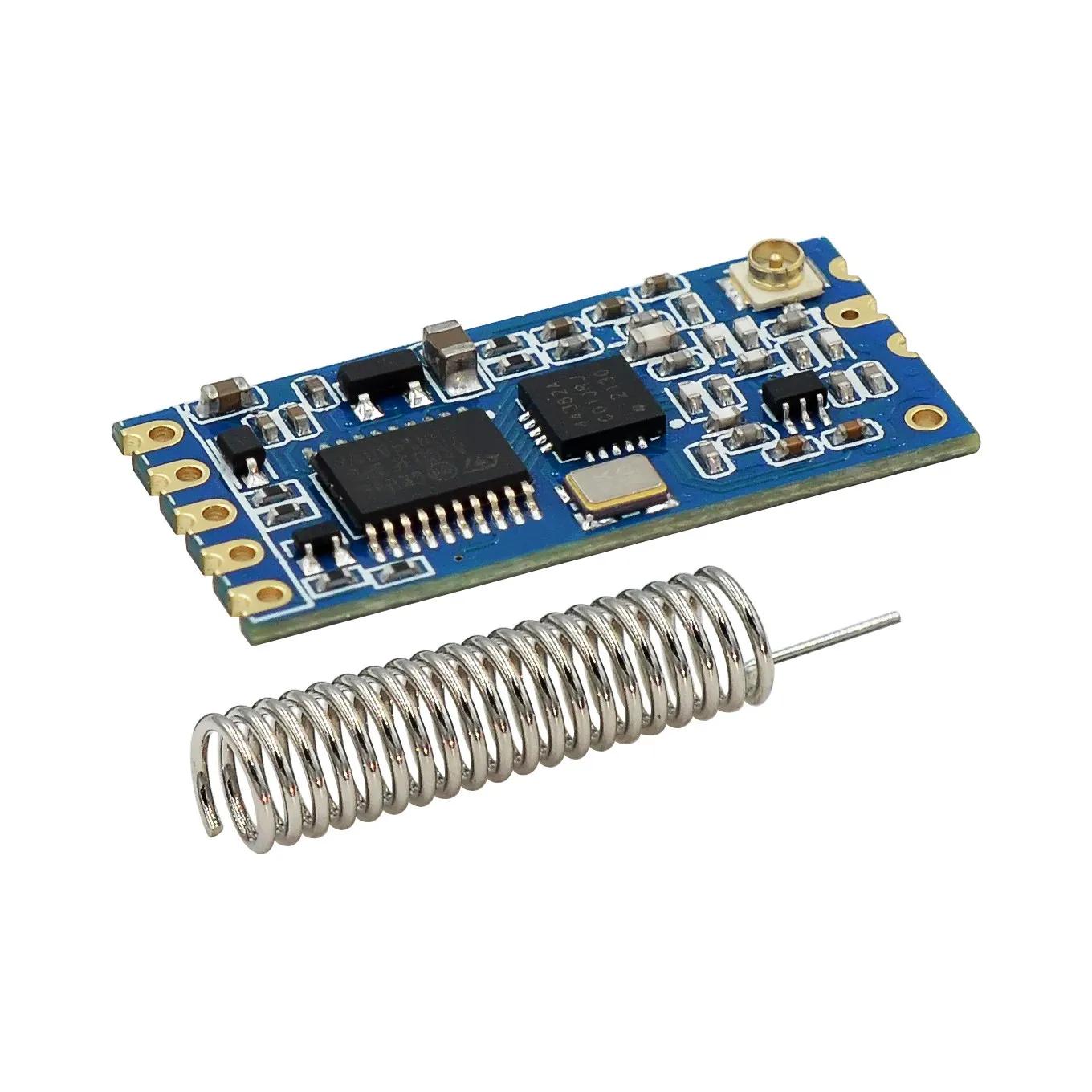

A HC-12 egy nagy hatótávolságú, 433 Mhz-en működő adó-vevő modul. Mellékelve van hozzá egy kis helikális antenna, ezzel akár 600m-es hatótáv is elérhető, de van rajta egy UFL csatlakozó is, amivel külső antenna csatlakoztatható.
A modul csak másik HC12 modullal tud kommunikálni.
Az SI4438 IC-n kívül tartalmaz egy STM8S mikrokontrollert, így AT parancsokkal lehet felparaméterezni. Ehhez a SET lábát GND-re kell húzni. Fő parancsok:
- AT -> válasz OK – a modul üzemkész
- AT+Bxxxx (pl. AT+B19200) ->válasz OK+Bxxxx – soros sebesség beállítása, alapértelmezett 9600 baud
- AT+Cxxx (pl. AT+C021)-> válasz OK+Cxxx – rádió csatorna beállítása, 433MHz+csatorna*400kHz
- AT+Px -> válasz OK+Px – adóteljesítmény beállítása. P8=+20dBm az alapértelmezett, maximum érték, 3dBm-enként csökken (P7=17dBm…)
- AT+FUx ->válasz OK – rádiós működési mód beállítása, FU1-FU3 közti tartományban, FU3 az alapértelmezett, mindkét oldalon azonos értéket kell beállítani.
Tápfeszültsége 3.2V – 5.5V, de 4.5V fölötti tartós használat esetén érdemes egy szilícium diódát sorbakötni a VCC lábbal, hogy megelőzhető legyen a stabilizátor IC túlmelegedése.
Nyugalmi áramfelvétel: 16mA
