Leírás

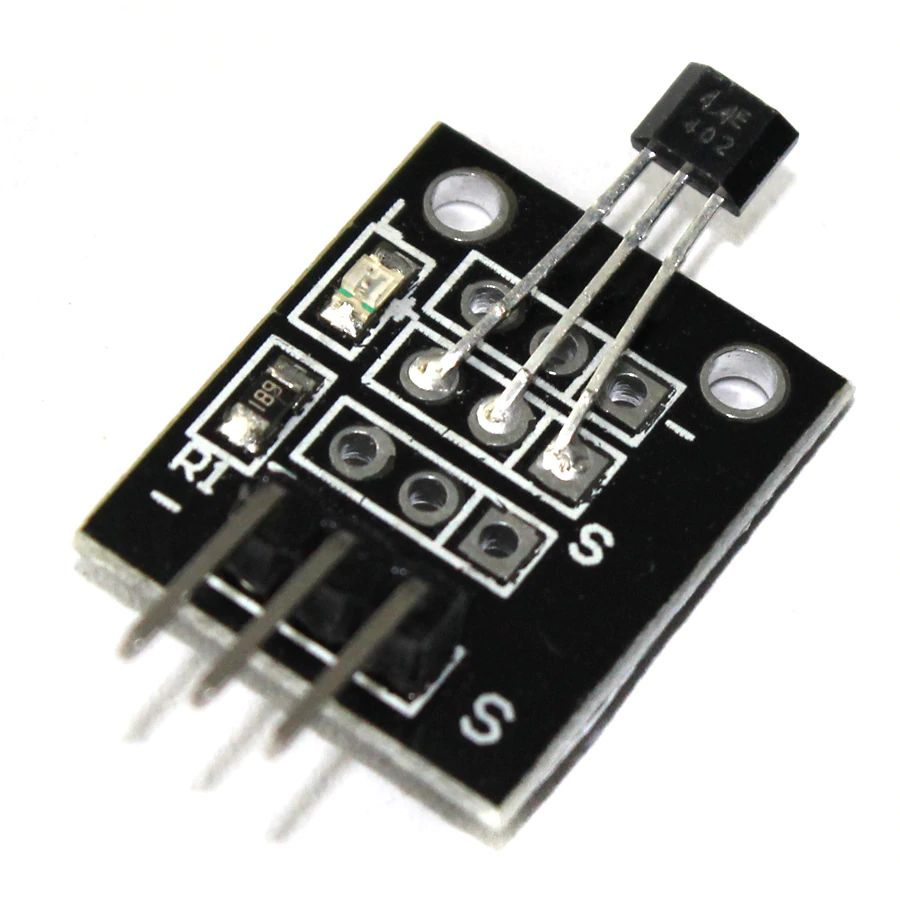

Ez a modul egy A3144-es unipoláris Hall szenzor IC-t tartalmaz, valamint egy visszajelző ledet az ellenállásával, amik együtt felhúzó ellenállásként is működnek. Mágneses tér észlelésekor az “open collector” digitális kimenetet lehúzza, így fordított logikával működik.
Az érzékelő unipoláris, azaz csak egy polaritású mágneses teret érzékel, a mágnest jó irányban kell közelíteni.
Működési feszültség: az IC adatlapja szerint 4.5 volttól működik, de a gyakorlatban 3 V-tól megbízhatóan megy. A modulon levő LED miatt csak kb. 14 V-ig működőképes, ha ezt leszedjük, akkor 24 V-ig.
