Leírás

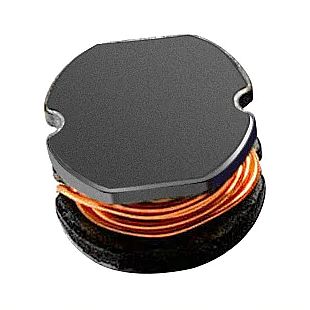

Nyitott ferrit magra tekercselt induktivitás ±10% tűréssel, jellemzően inverteres tápegységekben, és más teljesítmény elektronikákban használatos.
Az egyes típusok jellemzői az alábbi táblázatban vannak összefoglalva:
Jelölés Induktivitás Ellenállás Áram
uH max Ω max. A
2R2 2.2 @2.52MHz 0.02 3.00
3R3 3.3 @2.52MHz 0.03 2.80
4R7 4.7 @2.52MHz 0.05 2.70
6R8 6.8 @2.52MHz 0.06 2.50
100 10 @2.52MHz 0.07 2.30
120 12 @2.52MHz 0.08 2.00
150 15 @2.52MHz 0.09 1.80
180 18 @2.52MHz 0.10 1.60
220 22 @2.52MHz 0.11 1.50
270 27 @2.52MHz 0.12 1.30
330 33 @2.52MHz 0.13 1.20
390 39 @2.52MHz 0.16 1.10
470 47 @2.52MHz 0.18 1.06
560 56 @2.52MHz 0.24 0.94
680 68 @2.52MHz 0.28 0.85
820 82 @2.52MHz 0.37 0.78
101 100 @1.0kHz 0.43 0.72
121 120 @1.0kHz 0.47 0.66
151 150 @1.0kHz 0.64 0.58
181 180 @1.0kHz 0.71 0.51
221 220 @1.0kHz 0.96 0.49
271 270 @1.0kHz 1.11 0.42
331 330 @1.0kHz 1.26 0.40
391 390 @1.0kHz 1.77 0.36
471 470 @1.0kHz 1.96 0.34
