Leírás

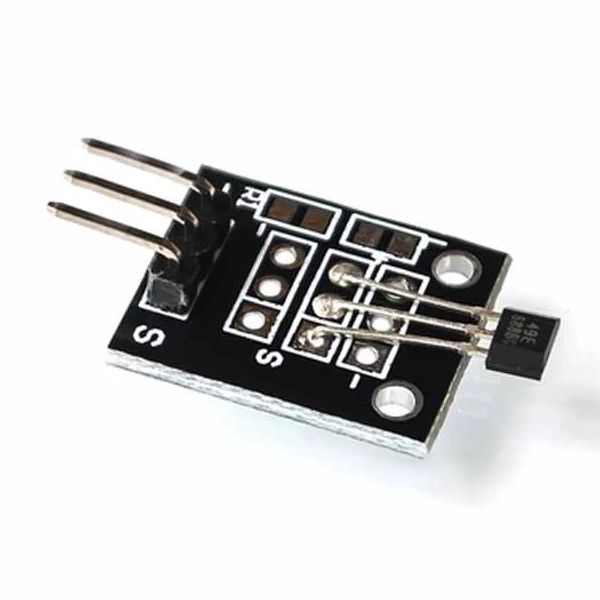

Ez a modul egy SS49E lineáris Hall szenzort tartalmaz. Csak analóg kimenete van, ezen nem csak a mágneses térerősséget, de annak polaritását is jelzi. Alapesetben a kimenő feszültség fél-tápfeszen (2.5V körül) van, ettől lefele és felfele tér el a térerő és a polaritás függvényében. A szenzor hosszú lábakkal van beültetve, így be lehet állítani a kívánt irányba.
Mivel sajnálatos módon a tápcsatlakozás nincs túl jól jelölve, figyelni kell, hogy ne fordítva kapjon tápot. Az S lába az analóg kimenet, a középső a +5 V, a másik szélső a táp 0 V (GND) (ott van mellette egy mínusz(-) jel, de nem feltűnő.
Tápfeszültség: 5V
