Leírás

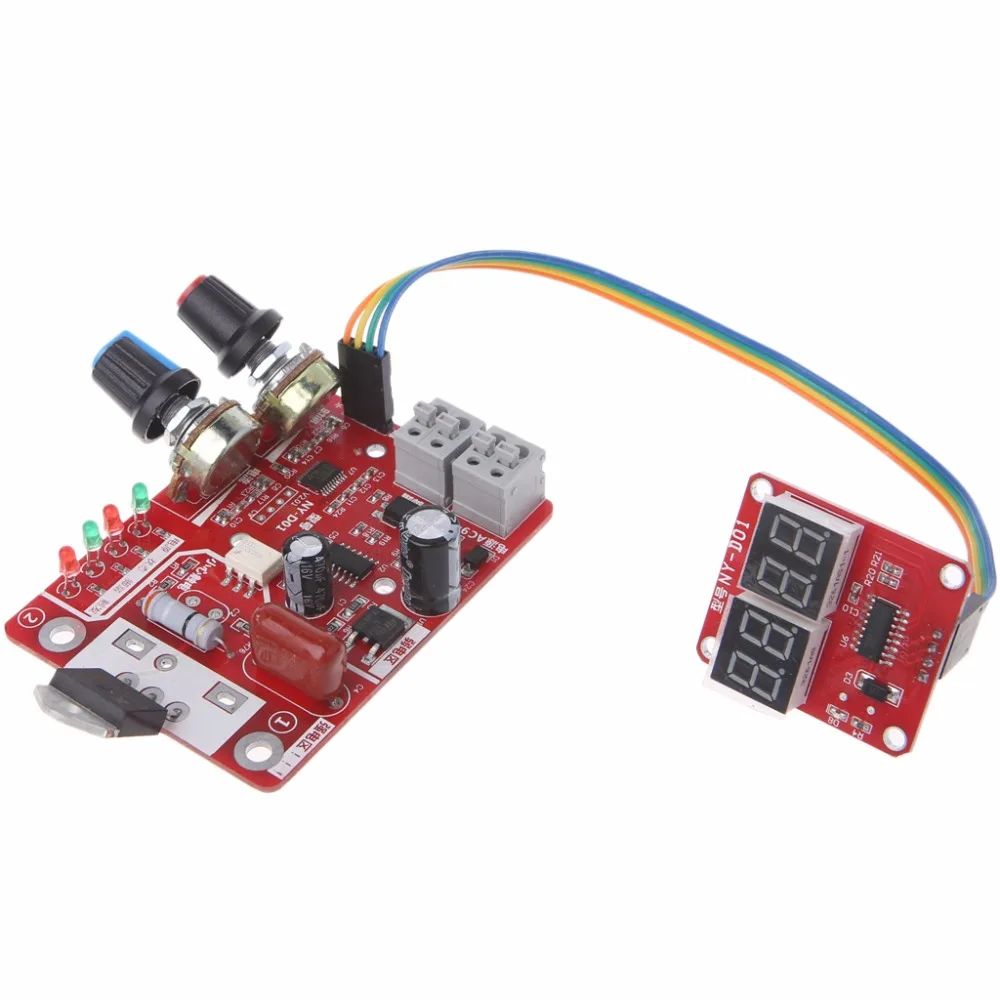

Ez a modul csak megfelelő teljesítményű ponthegesztő transzformátorral működőképes. Amatőr barkács megoldásként egy régi mikrohullámú sütőből bontott, áttekercselt transzformátor a legjobb. Erre számtalan ötlet található a világhálón, megszámlálhatatlan Youtube videóban mutatják be az átalakítás folyamatát.
40 A-es triakot tartalmaz, ami a transzformátor primerjét vezérli, tartós, ipari jellegű igénybevétel esetén némileg melegedhet, ilyen munkára inkább a nagyobb 100 A-es változat alkalmas, vagy hűtőbordát kell szerelni a triakra.
Figyelem! Az áramkörön, főleg a triak hűtőfelületén megjelenik a hálózati feszültség, ez életveszélyes lehet, mindenképp ajánlott egy megfelelő szigetelt, földelt szerelődoboz használata.
A két potméterrel szabályozni lehet a hegesztő áramot és a hegesztési időt, ezeket használatbavétel előtt célszerű bejátszani egy próbadarabon. A mellékelt LED kijelzőn láthatóak a beállított értékek.
Megfelelő használatához ponthegesztő tűk (jellemzően vörösrézből), megfelelő vastagságú kábel, és egy kapcsoló (pl. lábkapcsoló) szükséges. Nagy segítség tud lenni egy félautomata mikrokapcsolós ponthegesztő toll.
Táplálása 9-12V / 100mA AC feszültségről lehetséges.
