Leírás
Ez az áramkör megvéd hét sorba kötött Li-ion akkumulátor cellát a túltöltéstől, túlzott terheléstől, rövidzártól és mélykisüléstől. Ezek az események “halálosak” az akkumulátorokra, ezzel megakadályozható a gyors tönkremenetel.
A beépített balansz funkció révén töltés közben is képes kiegyenlíteni a sorba kötött akkumulátor cellák kis mértékű eltérését. Mivel a kiegyenlítő áramköre igen gyenge, így a cellák kapacitása nagyon közel kell legyen egymáshoz, vagy kis árammal (max. 2 – 3A ) kell tölteni az akkumulátor csomagot.

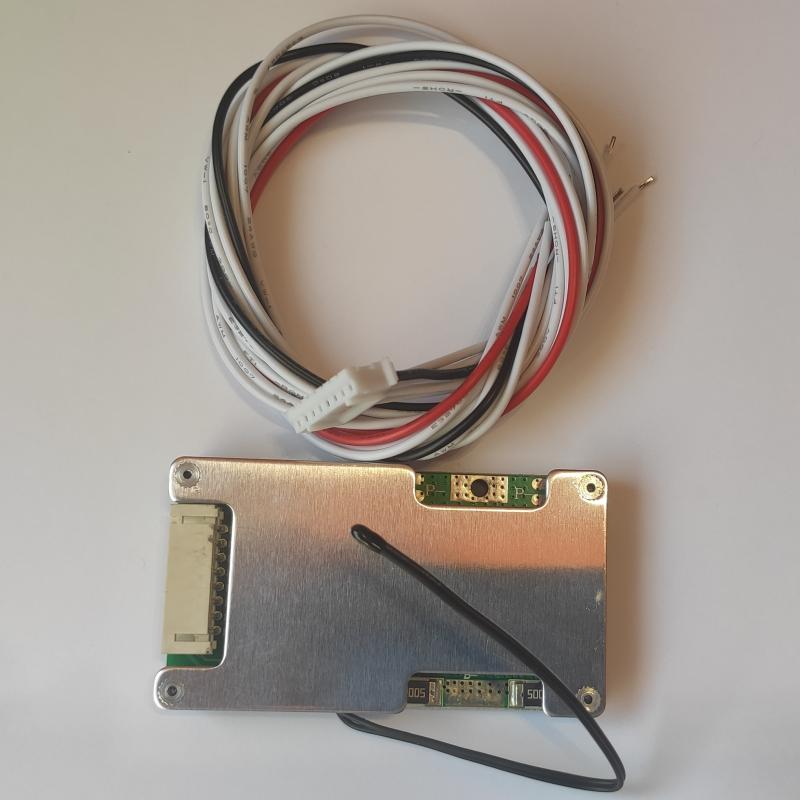

A modul tartalmaz egy termisztort, amit a cellák közzé kell erősíteni, így töltés és kisütés közben figyelembe tudja venni az akkumulátor csomag hőmérsékletét. Szükség esetén a termisztor kábele meghosszabbítható, toldható.

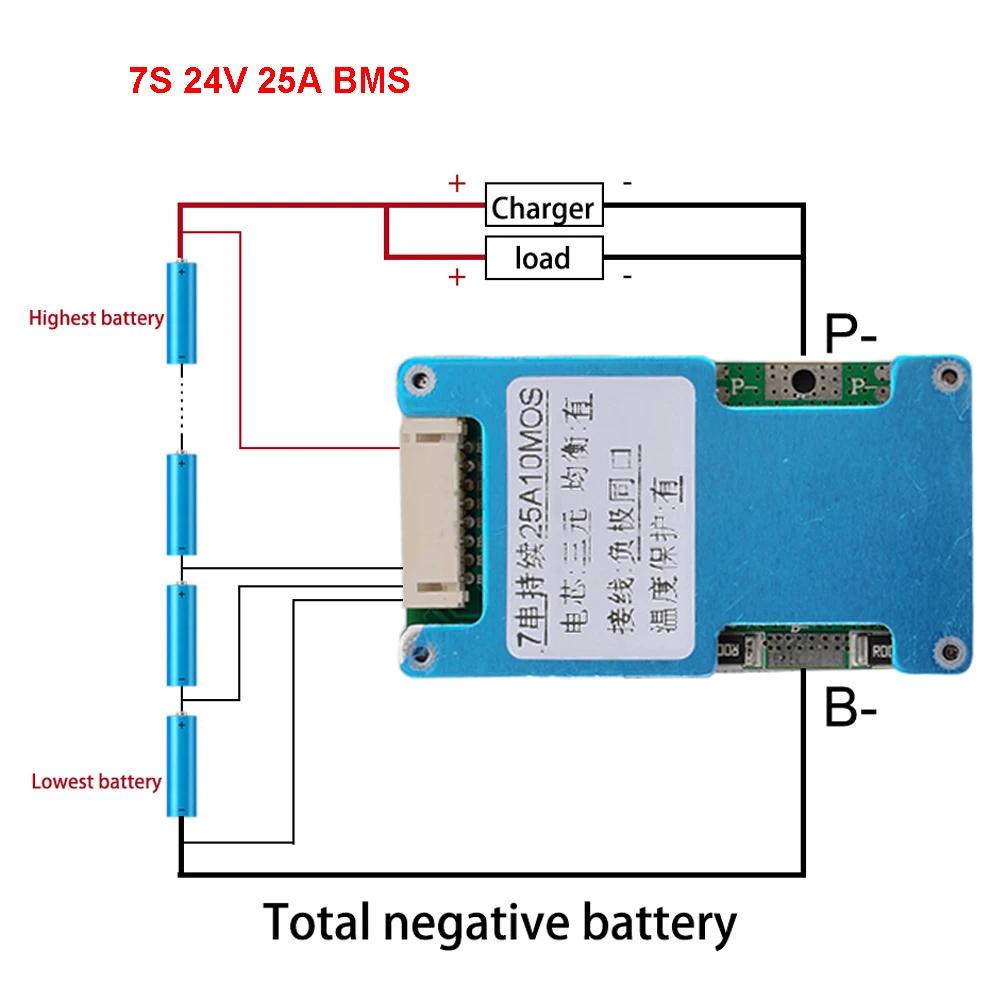

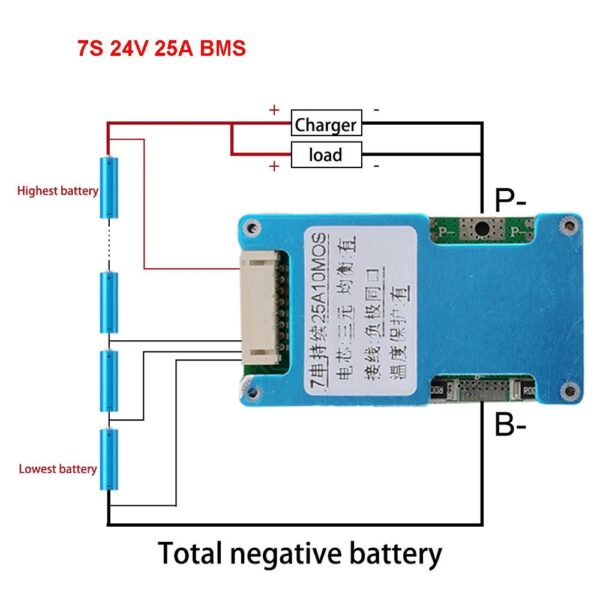

A mellékelt 40 cm hosszúságú csatlakozós kábelre sorrendben az akkumulátorok csatlakozó pontjait kell kötni a fekete 0 V-tól a piros 29.4 V-ig.
Nagy áramú használat esetén az áramkör fém felületét valamilyen hűtőfelületre lehet rögzíteni, így alacsonyabb hőmérsékleten lehet tartani a modult.
Az áramkör 20 A töltő és 25 A kisütő áramot bír folyamatosan, a kisütő áram rövid ideig max. 50 A lehet.
- Töltőfeszültség: 29.4 V
- Túltöltés érzékelés küszöbfeszültsége: 4.25 V
- Túltöltés érzékelés visszakapcsolási szintje: 4.15 V
- Balansz kezdőfeszültsége: 4.15 V
- Balansz áram: 40 mA
- Kisülés küszöbfeszültsége: 2.7 V
- Kisülés visszakapcsolási feszültsége: 3.0 V
- Túláram érzékelés szintje: 60 A
- Túlterhelésből automatikus visszaállás
- Rövidzár érzékelési idő: 250 uS
- Fő áramkör belső ellenállása: 50 mΩ
- Saját áramfelvétel: 30 uA
- Működési hőmérséklet tartomány: -30 – +50 °C
- Vezeték szakadás védelem
- Mérete: 66*33*7 mm
Cikkünk a témában: BMS: balansz vagy nem balansz – Ez itt a kérdés
