Leírás

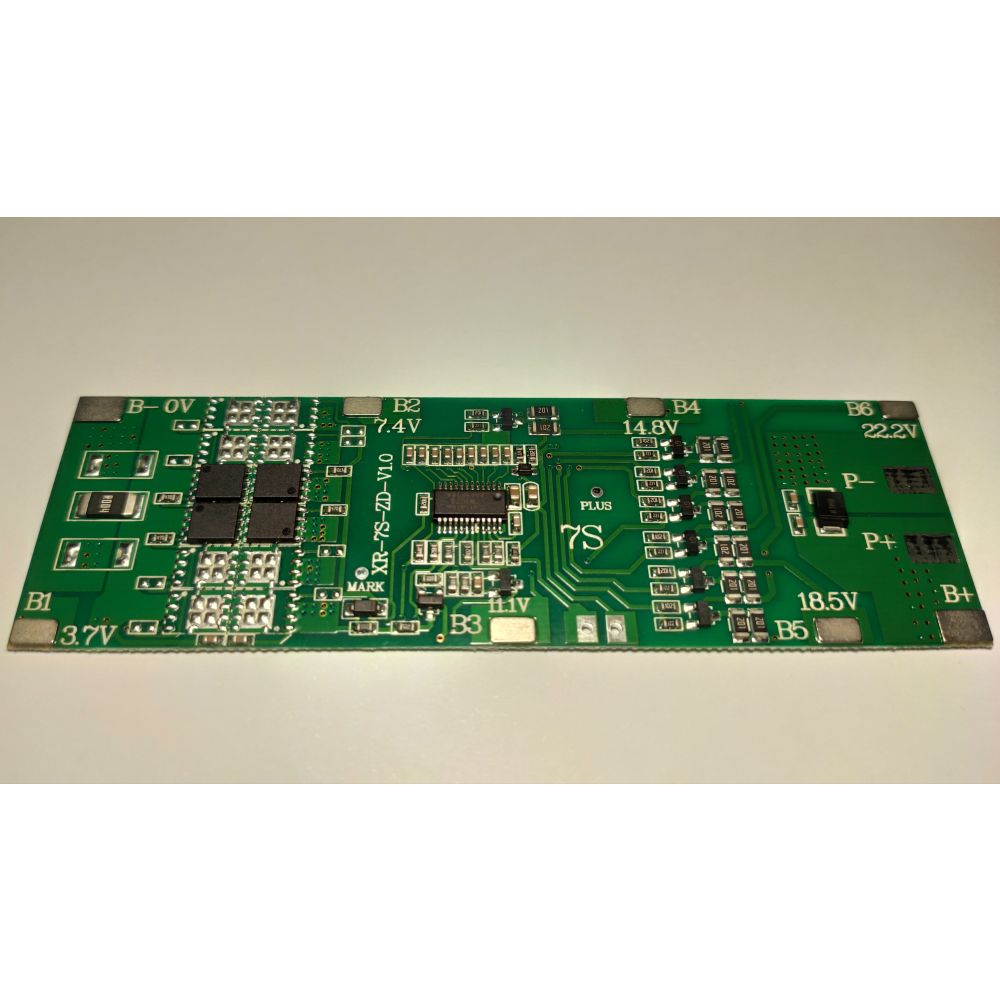

Ez az áramkör megvéd hét sorba kötött Li-ion akkumulátor cellát a túltöltéstől, túlzott terheléstől, rövidzártól és mélykisüléstől. Ezek az események “halálosak” az akkumulátorokra, ezzel megakadályozható a gyors tönkremenetel.
A beépített balansz funkció révén töltés közben is képes kiegyenlíteni a sorba kötött akkumulátor cellák kis mértékű eltérését. Mivel a kiegyenlítő áramköre igen gyenge, így a cellák kapacitása nagyon közel kell legyen egymáshoz, vagy kis árammal (max. 2 – 3A ) kell tölteni az akkumulátor csomagot. Kiegyenlítés közben az áramkörön levő nagy “201” feliratú ellenállások erősen melegedhetnek, ez normális.
Az áramkör 10 A töltő/kisütő áramot bír folyamatosan, a kisütő áram rövid ideig max. 15A lehet. A 4 teljesítmény tranzisztorra egy kis hűtőbordát ragasztva a működési áram jelentősen növelhető, de az ebből eredő károkért felelősséget nem vállalunk.
Csak akkor működik, ha az akkumulátorok közbenső pontjai is rá vannak kötve.
- Töltőfeszültség: 29.4 V
- Túltöltés érzékelés küszöbfeszültsége: 4.25 V
- Túltöltés érzékelés visszakapcsolási szintje: 4.15 V
- Balansz kezdőfeszültsége: 4.15 V
- Balansz áram: 41 mA
- Kisülés küszöbfeszültsége: 2.7 V
- Kisülés visszakapcsolási feszültsége: 3.0 V
- Túláram érzékelés szintje: 25 A
- Túlterhelésből automatikus visszaállás
- Rövidzár érzékelési idő: 250 uS
- Fő áramkör belső ellenállása: 50 mΩ
- Saját áramfelvétel: 30 uA
- Működési hőmérséklet tartomány: -30 – +50 °C
- Vezeték szakadás védelem
- Mérete: 108*34*2.8 mm
