Leírás

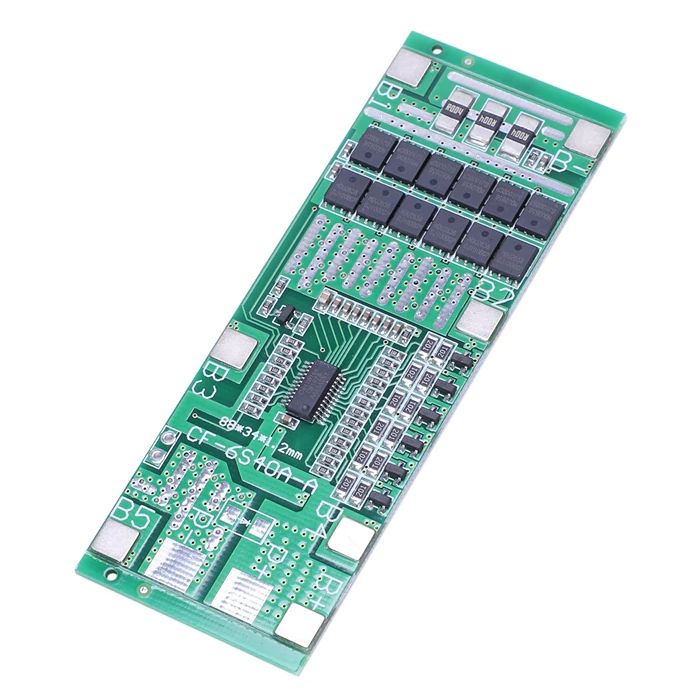

Ez az áramkör megvéd hat sorba kötött Li-ion akkumulátor cellát a túltöltéstől, túlzott terheléstől, rövidzártól és mélykisüléstől. Ezek az események “halálosak” az akkumulátorokra, ezzel megakadályozható a gyors tönkremenetel.
A beépített balansz funkció révén töltés közben is képes kiegyenlíteni a sorba kötött akkumulátor cellák kis mértékű eltérését. Mivel a kiegyenlítő áramköre igen gyenge, így a cellák kapacitása nagyon közel kell legyen egymáshoz, vagy kis árammal (max. 2 – 3A ) kell tölteni az akkumulátor csomagot. Kiegyenlítés közben az áramkörön levő nagy “201” feliratú ellenállások erősen melegedhetnek, ez normális.
Az áramkör 40 A töltő/kisütő áramot bír folyamatosan, jó hűtés mellet, a kisütő áram rövid ideig max. 70A lehet . Tartós, nagy áramú működéshez szükség lehet hűtőbordák felragasztására, és/vagy ventilátoros hűtésre.
Csak akkor hatásos, ha az akkumulátorok közbenső pontjai is rá vannak kötve.
- Töltőfeszültség: 25.2 V
- Túltöltés érzékelés küszöbfeszültsége: 4.25 V
- Túltöltés érzékelés visszakapcsolási szintje: 4.15 V
- Balansz kezdőfeszültsége: 4.125 V
- Balansz áram: 41 mA
- Kisülés küszöbfeszültsége: 2.7 V
- Kisülés visszakapcsolási feszültsége: 3.0 V
- Túláram érzékelés szintje: 75 A
- Túlterhelésből automatikus visszaállás
- Rövidzár érzékelési idő: 250 uS
- Fő áramkör belső ellenállása: 20 mΩ
- Saját áramfelvétel: 40 uA
- Működési hőmérséklet tartomány: -30 – +80 °C
- Mérete: 88 x 34 x 2.8 mm
Cikkünk a témában: BMS: balansz vagy nem balansz – Ez itt a kérdés
