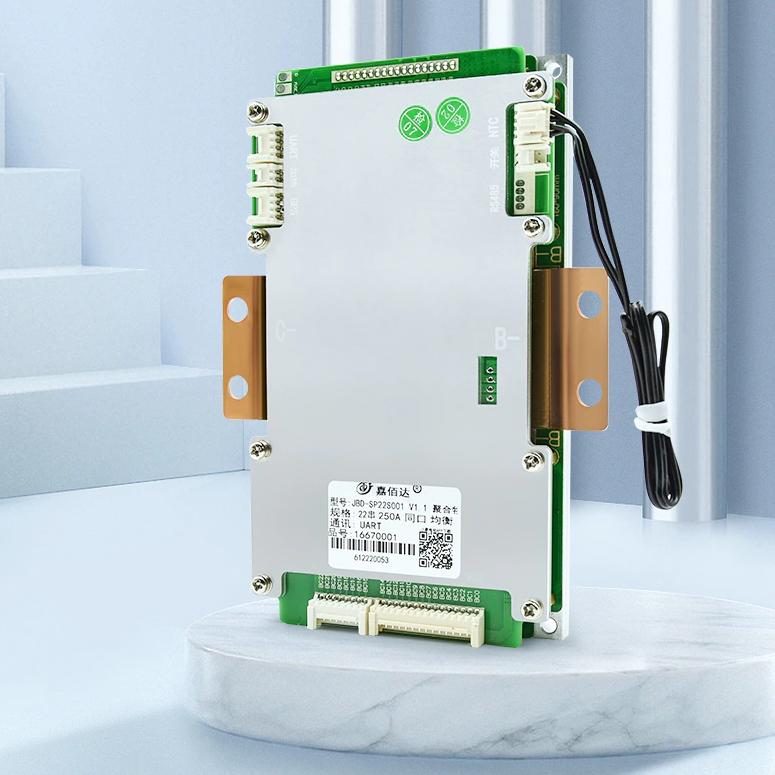

6-22S 250A JBD Smart BMS Lítium akkumulátorhoz, BT, UART

Leírás

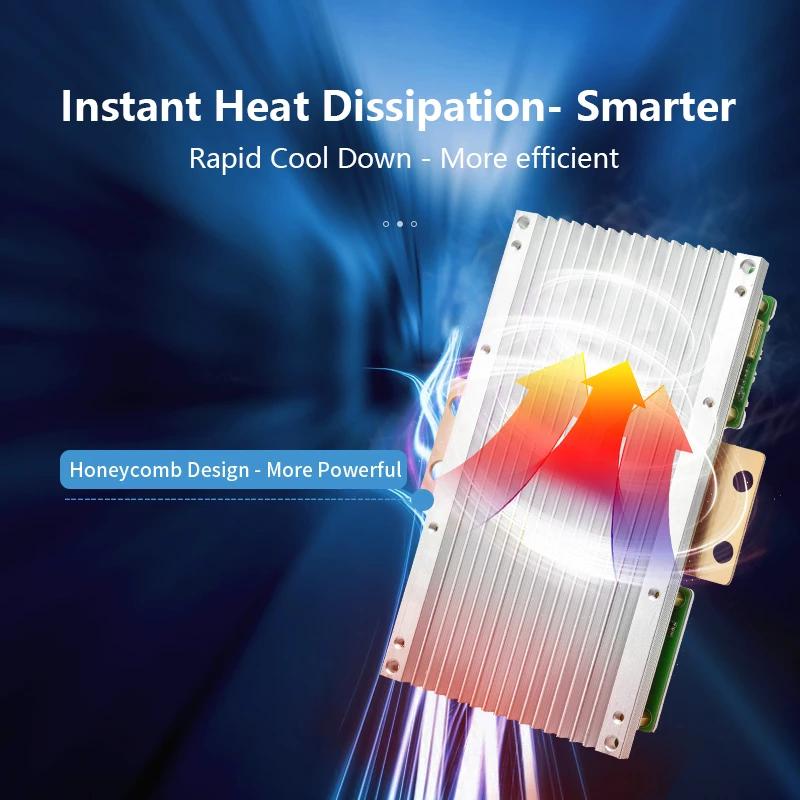

Ez a JIABAIDA gyártmányú áramkör kifejezetten nagy teljesítményű LiFePO4 (lítium-vas-foszfát, LFP), lítium-ion vagy lítium-polimer akkumulátor csomagok biztonságos üzemeltetéséhez ajánlott. A működési paramétereket egy telefonos app-on keresztül lehet beállítani (https://www.pgyer.com/Bzt1, vagy sok másik is kezeli)), ugyanígy a csomag működése is ellenőrízhető. Számítógépes felügyeleti rendszerekhez UART csatlakozással köthető. A modul 2 termisztorhoz kapcsolódik, ezeket lehetőség szerint érdemes a csomag 2 különböző pontján elhelyezni. Egyik oldalán nagy méretű hűtőborda található, de nagy teljesítmény esetén érdemes nagyobb hűtőfelületre rögzíteni, vagy vetillátoros kényszerhűtést alkalmazni.

A LiFePO4 akkumulátorok hasonlóak a Li-ion akkumulátorokhoz, de kisebb kapacitásúak és alacsonyabb feszültségűek, viszont jóval strapabíróbbak. Előszeretettel használják őket munkaakkumulátornak, energiatárolásra (pl. napelemekhez), járművekben (pl. elektromos biciklikben). A mobil alkalmazással azt is be lehet állítani, hogy milyen kémiájú az akkumulátor cellákból készült a csomag.

A beépített passzív balansz funció révén töltés közben is képes kiegyenlíteni a sorba kötött akkumulátor cellák kis mértékű eltérését. Mivel a kiegyenlítő áramköre nagyon gyenge, így a cellák kapacitása nagyon közel kell legyen egymáshoz, vagy egy nagy teljesítményű aktív balansz áramkört is be kell iktatni a rendszerbe.

A modul automatikusan felismer és kezel 6 és 22 cella közötti bármilyen feszültségű csomagot. Ehhez a két szélső balansz vezetékét a csomag első és utosó cellájára kell kötni (az utolsó vezetéket mindenképpen be kell kötni a csomag legmagasabb feszültségű pontjára, innen kapja a modul a tápfeszültséget), a közbenső pontokra pedig a cellák közbenső kivezetéseit. A nem használt vezetékeket (ha 22-nél kevesebb cellát tartalmaz a csomag) össze kell kötni, és az utolsó előtti cella negatív pólusára kell kötni.

Figyelem: A BMS megvásárlását olyan szakembernek ajánljuk, aki már használt hasonló típust. A modult könnyű tönkretenni, szereléskor akár életveszélyes feszültségek is megjelenhetnek rajta, az extrém nagy áramok nem várt baleseteket okozhatnak. Ezekért felelősséget nem tudunk vállalni, a szereléshez felelősséggel nem tudunk segítséget nyújtani.
