Leírás

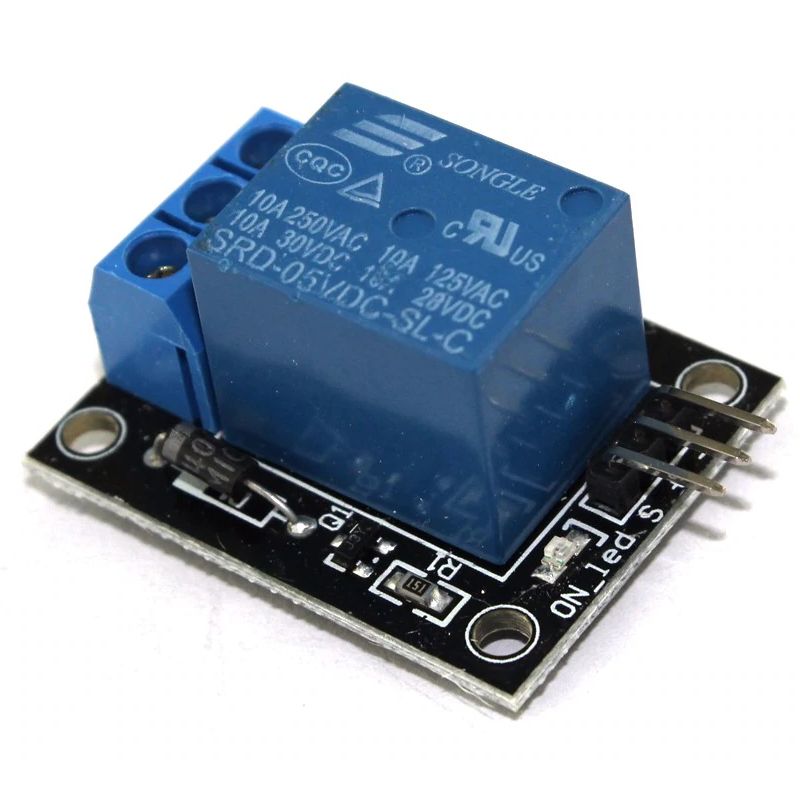

Ez az egyszerű relé modul alkalmas arra, hogy egy mikrokontrollerrel, vagy bármilyen kis áramú alacsony feszültségű kimenő jelszinttel egy nagyobb teljesítményfelvételű eszközt kapcsoljunk. A relé terhelhetősége 10 A, egyenáramot 30V-ig, váltakozó áramot 250V-ig tud kapcsolni. A bemenet és a kimenet galvanikusan le van választva, így nem kerülhet nagy feszültség a meghajtó áramkörbe.
3 – 5 V bemenő jelszintre van tervezve, ha nagyobb feszültséggel akarjuk vezérelni, akkor egy ellenállás beiktatása szükséges, úgy számolva, hogy kb. 5 mA menjen át rajta (pl. 12 volthoz kb. 2 kΩ)
A modulra mindenképpen 5 V tápfeszültséget kell kötni.
