Leírás

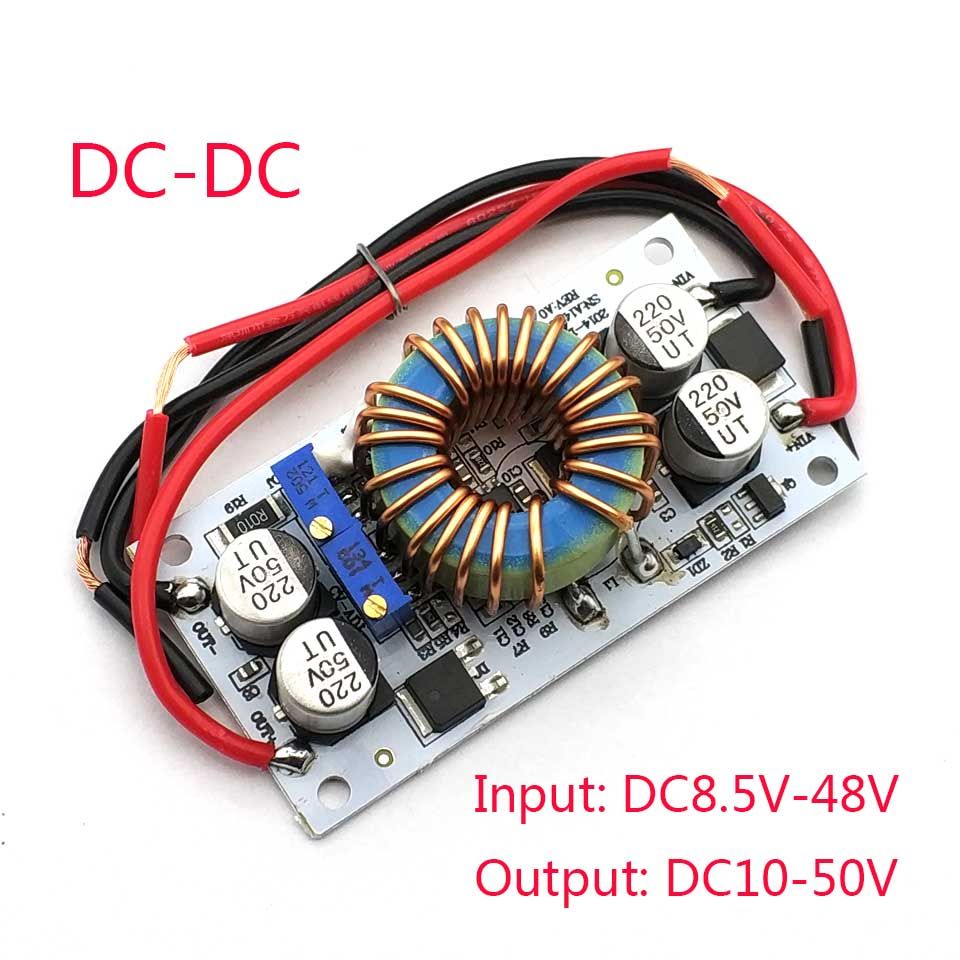

Nagy teljesítményű feszültségnövelő modul, akár 200W kimenő teljesítménnyel. A nyák akumínium lemez hordozóját nagy teljesítmény esetén hűteni kell. Célszerű a modul hőmérsékletét 60°C alatt tartani.
A kimenő feszültséget és kimenő áramot pontosan be lehet állítani egy-egy trimmer potméterrel.
Bemenete fordított bekötés ellen párhuzamos diódával 5 A-ig védett, ehhez a modul elé egy 5 A-es biztosítékot kell beiktatni. Nagyobb áramigény esetén figyelni kell a bekötésre, vagy külön gondoskodni a védelemről.
- Bemenő feszültség: 8.5 – 48 V
- Kimenő feszültség: 10 – 50 V, szabályozható
- Bemenő áram: max. 10 A (csúcsban 13 A)
- Kimenő áram: 0.2 – 8 A, szabályozható
- Üresjárati áramfelvétel: 10-20 mA, a bemenő feszültség függvényében
- Hatásfok: max. 90%
- Kapcsolási frekvencia: 150 kHz
