Leírás

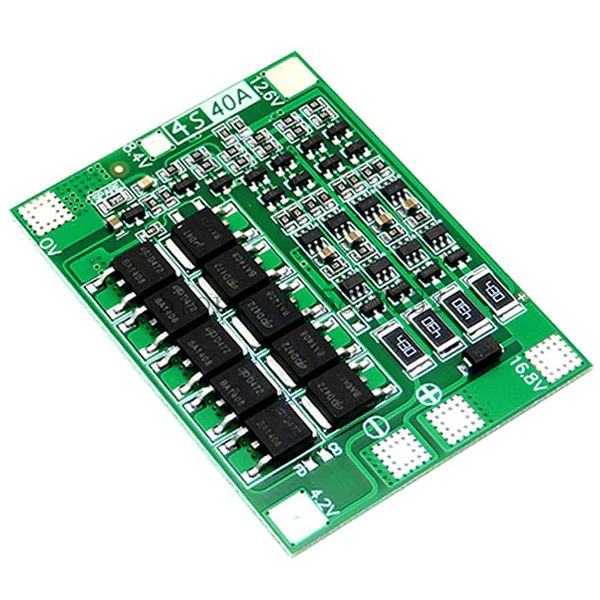

Ez az áramkör megvéd négy sorba kötött Li-ion akkumulátor cellát a túltöltéstől, túlzott terheléstől, rövidzártól és mélykisüléstől. Ezek az események “halálosak” az akkumulátorokra, ezzel megakadályozható a gyors tönkremenetel.
A beépített balansz funkció révén töltés közben is képes kiegyenlíteni a sorba kötött akkumulátor cellák kis mértékű eltérését. Mivel a kiegyenlítő áramköre igen gyenge, így a cellák kapacitása nagyon közel kell legyen egymáshoz, vagy kis árammal (max. 2 – 3A ) kell tölteni az akkumulátor csomagot. Kiegyenlítés közben az áramkörön levő nagy “430” feliratú ellenállások erősen melegedhetnek, ez normális.
Az áramkör 20 A töltő és 40 A kisütő áramot bír megfelelő hűtés mellett. Tartós, nagy áramú működéshez szükség lehet hűtőbordák felragasztására, és/vagy ventilátoros hűtésre.
Előfordulhat, hogy a BMS bekötése után a kimeneten nem jelentkezik az elvárt feszültség. Ennek oka, hogy a BMS elektronikája nem inicializálódott megfelelően, és letiltott állapotba került. Ezt a jelenséget úgy lehet megszűntetni, hogy kis időre rá kell kapcsolni a töltőfeszültséget. Ez után normalizálódik a működés.
Csak akkor hatásos, ha az akkumulátorok közbenső pontjai is rá vannak kötve.
Cikkünk a témában: BMS: balansz vagy nem balansz – Ez itt a kérdés
