Leírás

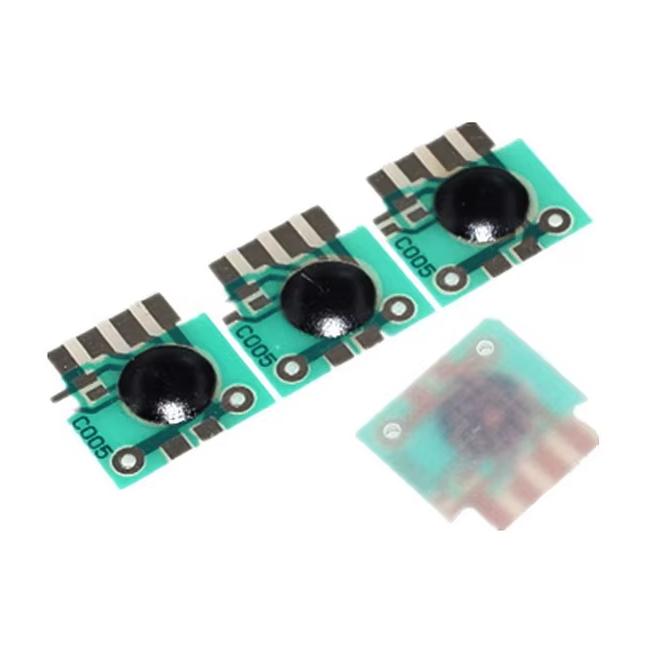

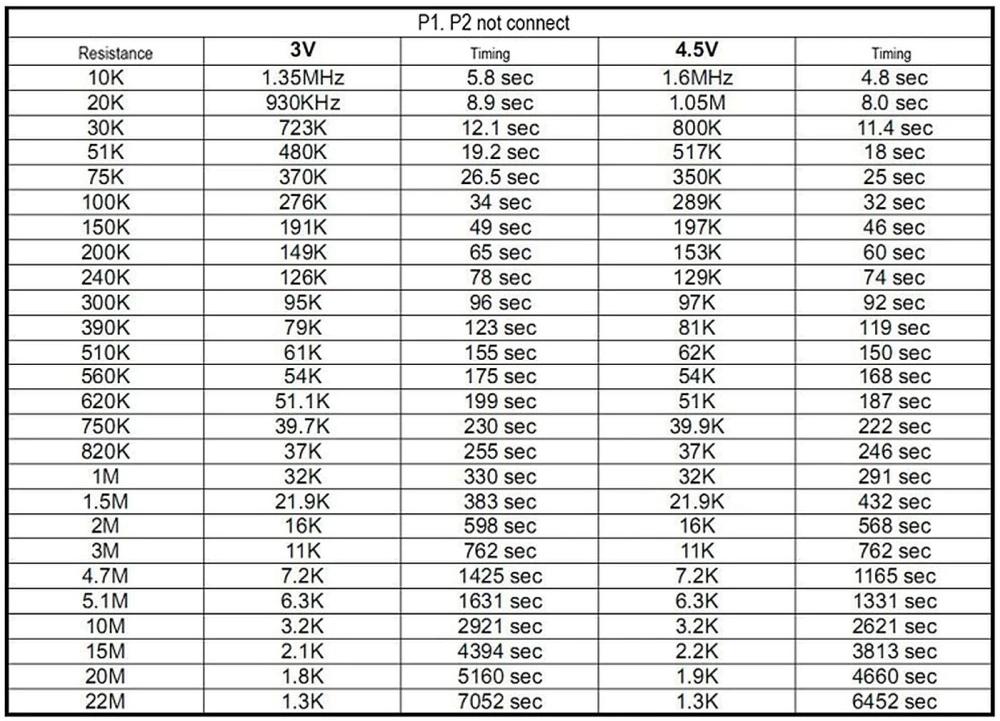

Parányi, mindössze 12x12mm-es időzítő modul, tápfeszültsége 2 – 5V közötti. Egy ellenállással (vagy potméterrel) állítható az időzítés, és ez az idő két forrpont összekötésével 4 féle szorzóval többszörözhető. Az időzítés mértéke némileg függ a tápfeszültségtől a következő táblázat szerint:

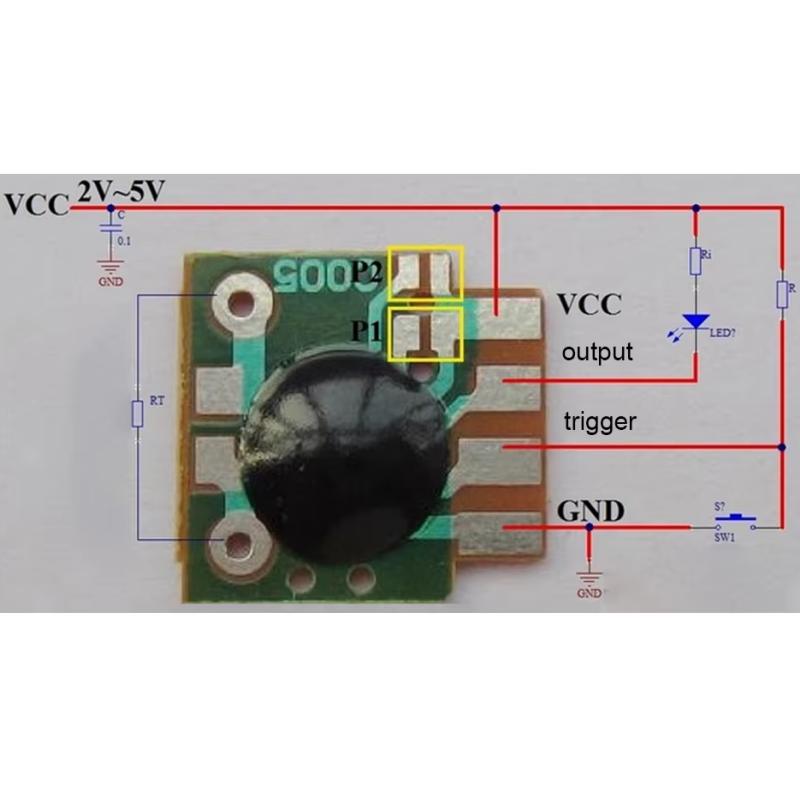

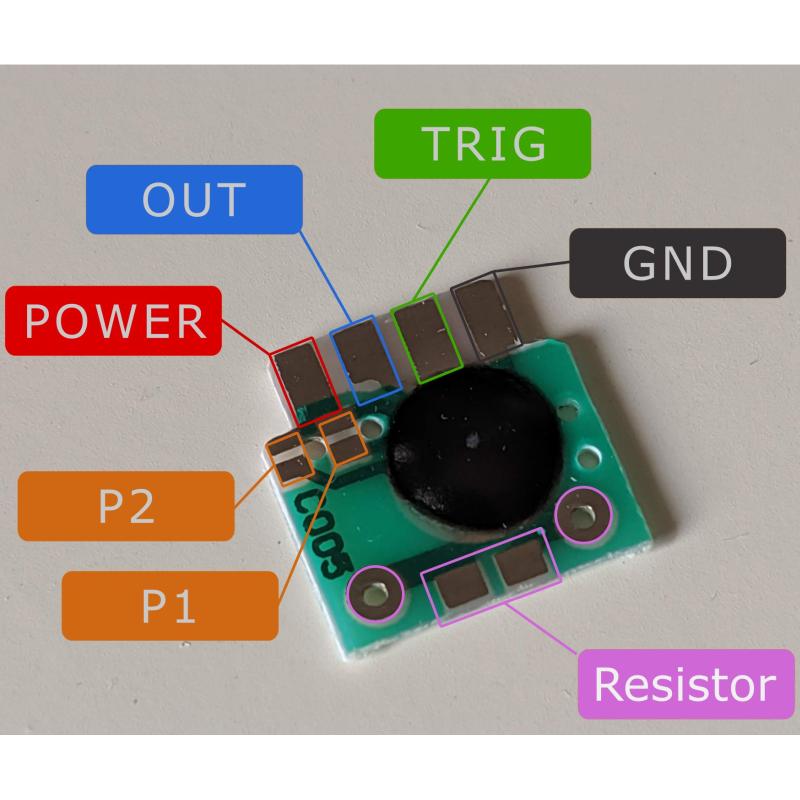

Az ellenállás lehet furatszerelt vagy SMD, értéke 3kΩ és 22MΩ között megengedett. A mellékelt ábrán szereplő P1 és P2 pontpárok összekötésével (forrasztóónnal vagy 0Ω-os SMD ellenállással) a következő szorzók állíthatóak be (- üres, + zárva):
P1 P2 szorzó 10kΩ 22MΩ - - 1x 4.8s 6452s + - 8x 0.5m 51.6h - + 64x 5m 115h + + 512x 41m 917h
Kimenete pár mA-t tud vezérelni.
Az ár 4 db-ra vonatkozik.
