Leírás

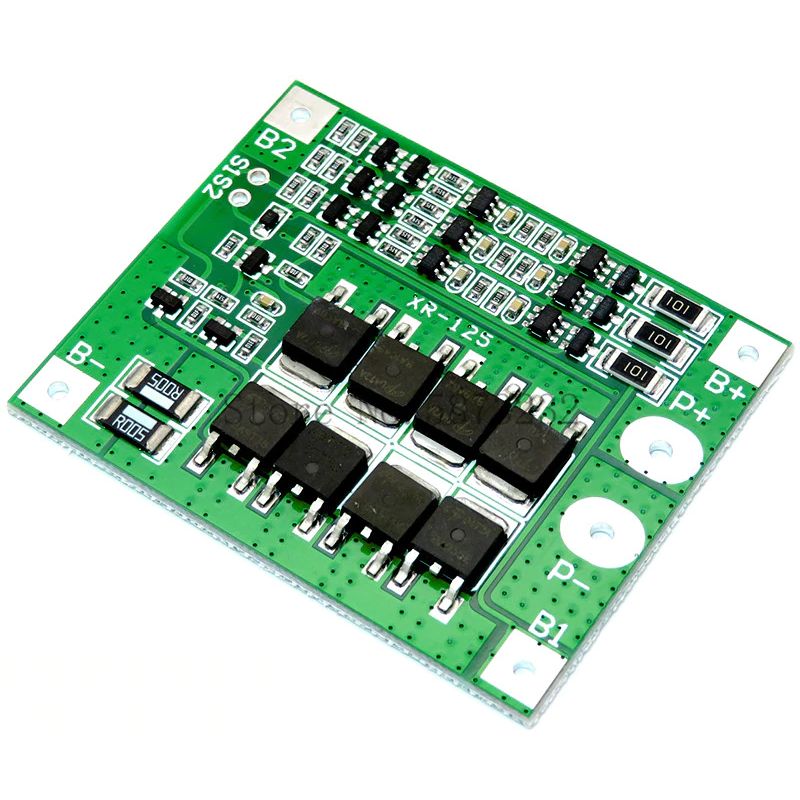

Ez az áramkör megvéd három sorba kötött Li-ion akkumulátor cellát a túltöltéstől, túlzott terheléstől, rövidzártól és mélykisüléstől. Ezek az események “halálosak” az akkumulátorokra, ezzel megakadályozható a gyors tönkremenetel.
A beépített balansz funció révén töltés közben is képes kiegyenlíteni a sorba kötött akkumulátor cellák kis mértékű eltérését. Mivel a kiegyenlítő áramköre igen gyenge, így a cellák kapacitása nagyon közel kell legyen egymáshoz, vagy kis árammal (max. 2 – 3A) kell tölteni az akkumulátor csomagot. Kiegyenlítés közben az áramkörön levő nagy “101” feliratú ellenállások erősen melegedhetnek, ez normális.
Az áramkör 15 A töltő és 25 A kisütő áramot bír megfelelő hűtés mellett. Kisütés közben nagyon rövíd ideig 35 A leadására képes, ha az üzemeltetett berendezés, motor ennél többet igényel, akkor nagyobb teljesítményű áramkör beszerelése szükséges. Tartós, nagy áramú működéshez szükség lehet hűtőbordák felragasztására, és/vagy ventillátoros hűtésre.
Csak akkor hatásos, ha az akkumulátorok közbenső pontjai is rá van kötve.
Előfordulhat, hogy a BMS bekötése után a kimeneten nem jelentkezik az elvárt feszültség. Ennek oka, hogy a BMS elektronikája nem inicializálódott megfelelően, és letiltott állapotba került. Ezt a jelenséget úgy lehet megszűntetni, hogy kis időre rá kell kapcsolni a töltőfeszültséget. Ez után normalizálódik a működés.
Cikkünk a témában: BMS: balansz vagy nem balansz – Ez itt a kérdés
Méretei: 56 x 45 x 3.7 mm
