Leírás
Ez az áramkör megvéd két sorba kötött Li-ion akkumulátor cellát a túltöltéstől, túlzott terheléstől, rövidzártól és mélykisüléstől. Ezek az események “halálosak” az akkumulátorokra, ezzel megakadályozható a gyors tönkremenetel.
A sorba kötött akkumulátor cellák töltés közbeni kiegyenlítésére nem alkalmas, ahhoz balansszal rendelkező változat szükséges.

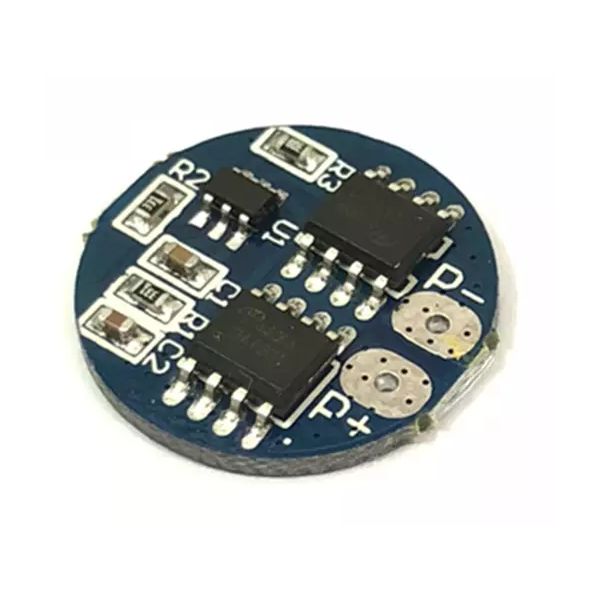

Az áramkör 5 A töltő és kisütő áramot bír. Tartós nagy áramú hsználat esetén a rajta levő FET-ek erősen melegedhetnek, ha nem lehet jó szellőzést biztosítani, akkor célszerű rájuk egy kis hűtőbordát ragasztani.

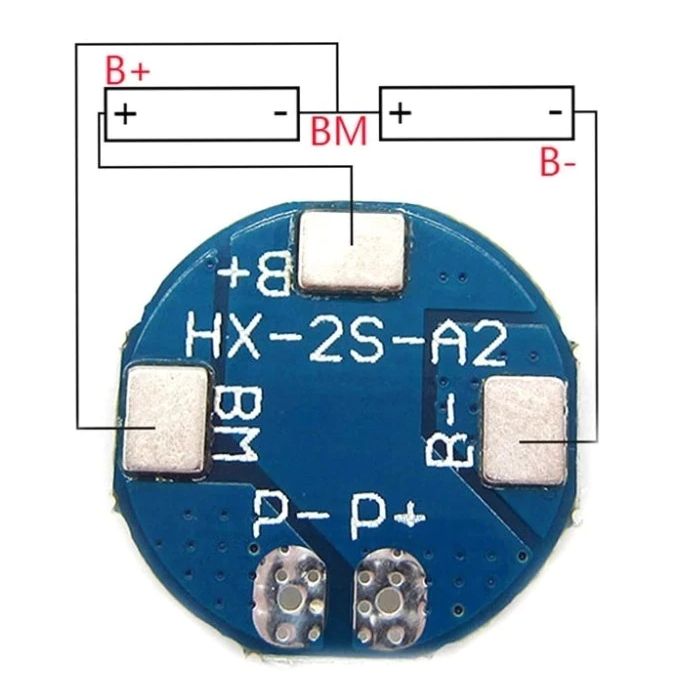

Csak akkor hatásos, ha az akkumulátorok közbenső pontja is rá van kötve.
Előfordulhat, hogy a BMS bekötése után a kimeneten nem jelentkezik az elvárt feszültség. Ennek oka, hogy a BMS elektronikája nem inicializálódott megfelelően, és letiltott állapotba került. Ezt a jelenséget úgy lehet megszűntetni, hogy kis időre rá kell kapcsolni a töltőfeszültséget. Ez után normalizálódik a működés.
Cikkünk a témában: BMS: balansz vagy nem balansz – Ez itt a kérdés
