4S 15/30A enhanced BMS akkumulátor védő modul balansz nélkül

Leírás

Ez a kis áramkör megvéd négy sorba kötött Li-ion akkumulátor cellát a túltöltéstől, túlzott terheléstől és mélykisüléstől. Ezek az események “halálosak” az akkumulátorokra, ezzel megakadályozható a gyors tönkremenetel.

Ideális négy akkumulátor cella, vagy egy 4 cellás (14.4V-os) akkumulátor védelmére.

Az áramkör 10 A folyamatos töltő/kisütő áramot bír. Ráragasztott méretes hűtőbordával ez 15 A, csúcsban rövid ideig max. 30A.

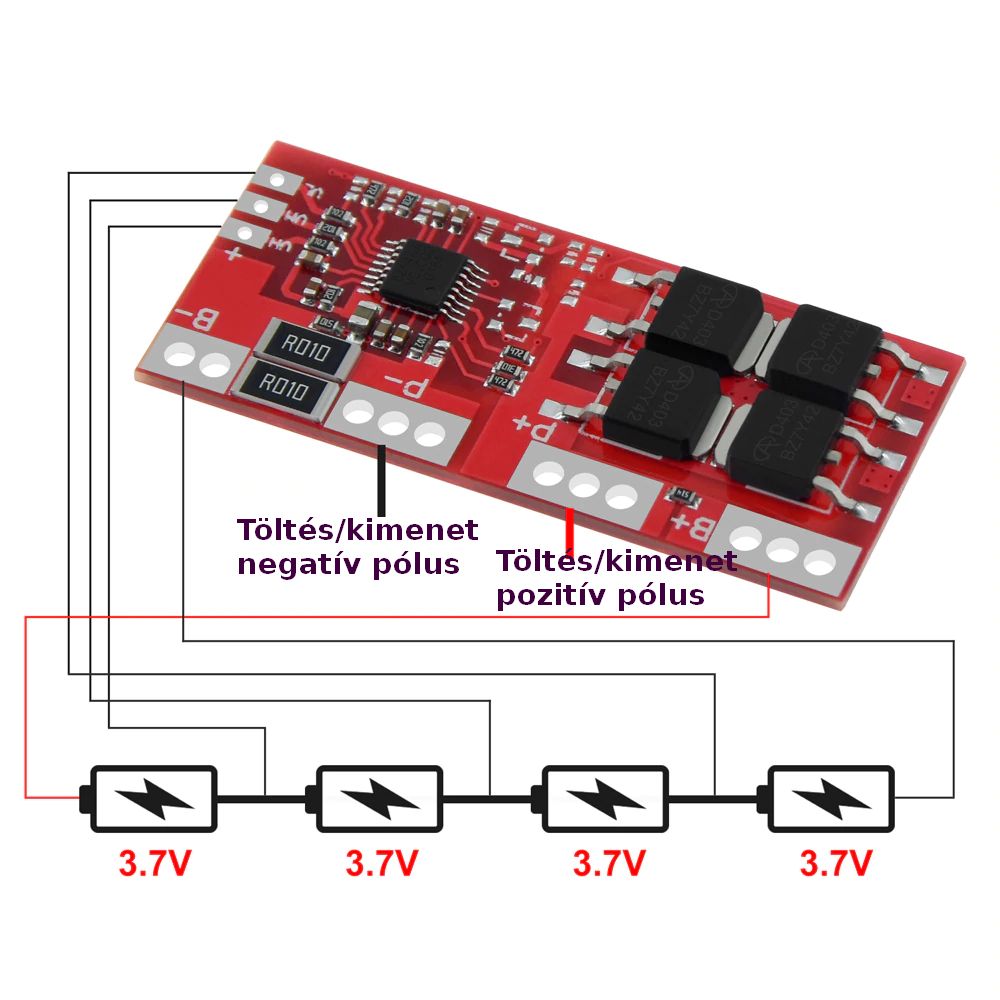

Csak akkor hatásos, ha a négy akkumulátor közbenső pontjai is rá van kötve, amint az alábbi ábrán látható:

Előfordulhat, hogy a BMS bekötése után a kimeneten nem jelentkezik az elvárt feszültség. Ennek oka, hogy a BMS elektronikája nem inicializálódott megfelelően, és letiltott állapotba került. Ezt a jelenséget úgy lehet megszűntetni, hogy kis időre rá kell kapcsolni a töltőfeszültséget. Ez után normalizálódik a működés.

Cikkünk a témában: BMS: balansz vagy nem balansz – Ez itt a kérdés
