Leírás

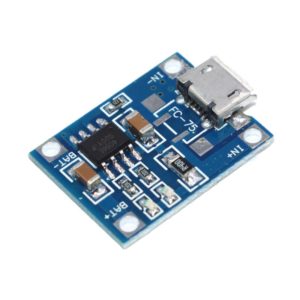

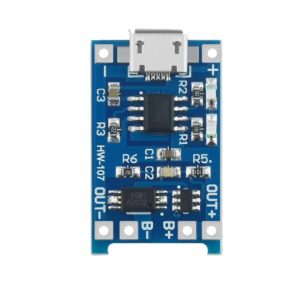

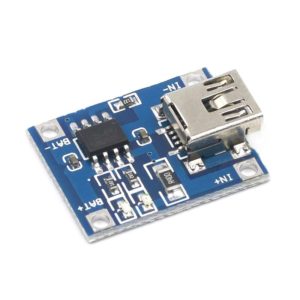

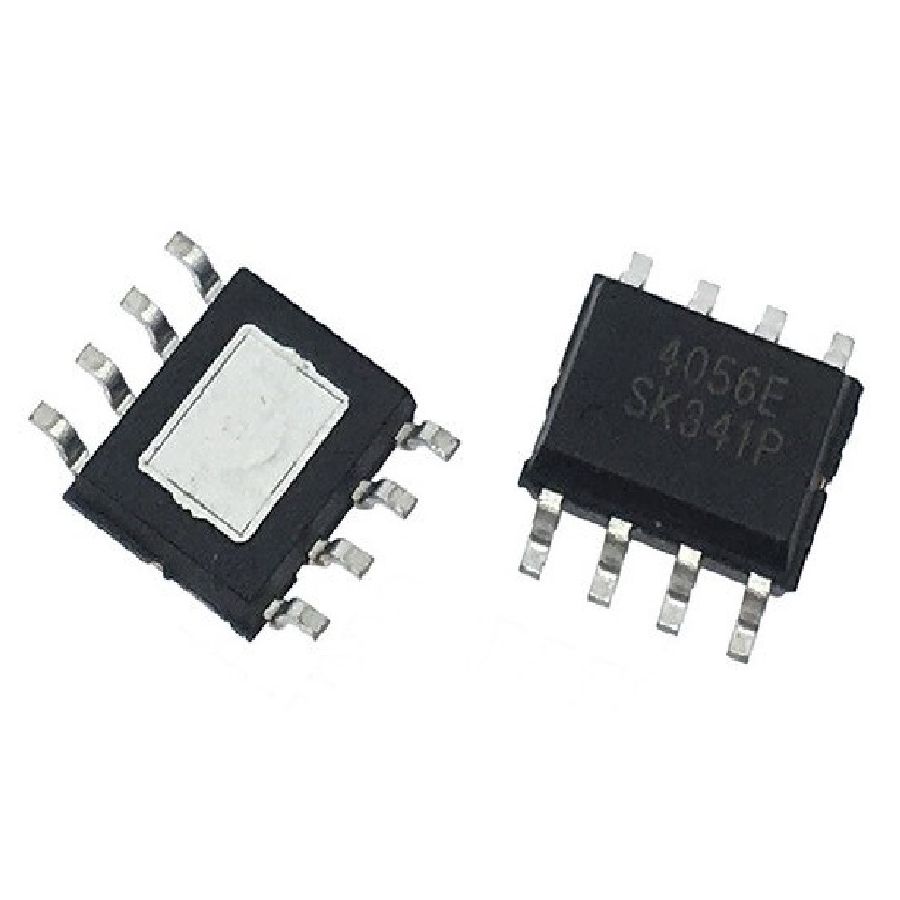

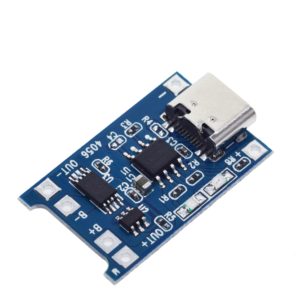

A TC4056 vagy TP4056 egy egy cellás lineáris Li-ion akkumulátor töltő IC 5 V-os tápfeszültséghez. Mivel a töltőfeszültséget a bemenő feszültségből a fölösleges energia hővé alakításával állítja elő, töltés közben erősen melegszik, ami üzemszerű. A melegedés csökkentésére célszerű a bemenő feszültséget csökkenteni 4.5 V környékére. Ez tökéletesen megoldható úgy, hogy egy min. 1 A terhelhetőségű szilícium vagy schottky diódát (pl. 1N5819 vagy 1N4007) sorba kötünk a bemenettel. Ezzel a véletlen fordított bekötést is kivédhetjük.
Adatlap: TC4056.pdf
Ar ár 2 darabra vonatkozik.
