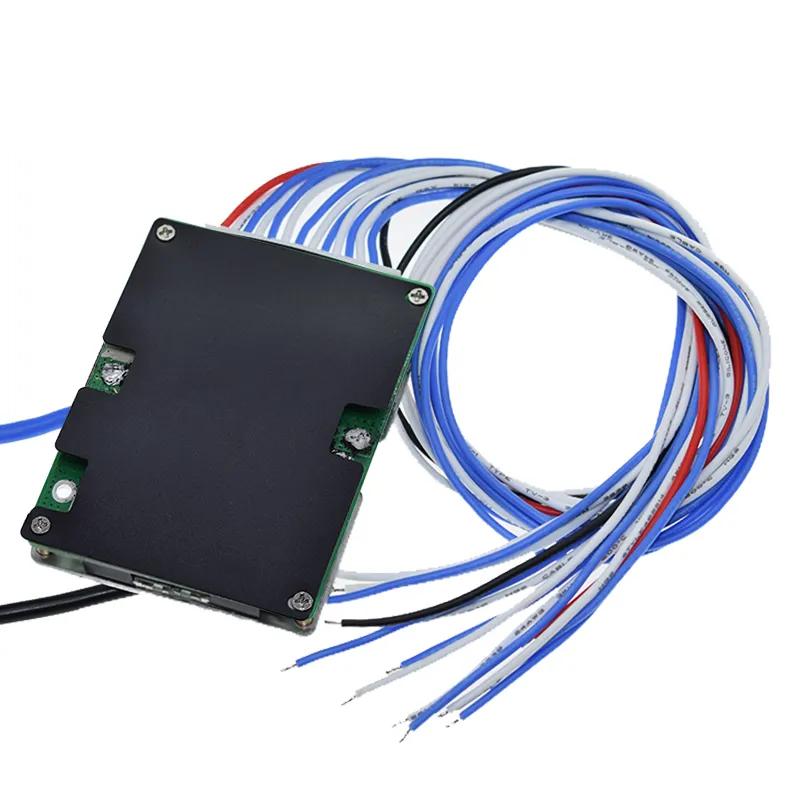

Leírás
Ez az áramkör megvéd tizenhárom sorba kötött Li-ion akkumulátor cellát a túltöltéstől, túlzott terheléstől, rövidzártól és mélykisüléstől. Ezek az események “halálosak” az akkumulátorokra, ezzel megakadályozható a gyors tönkremenetel.
A modul nem végez kiegyenlítést, ezért a sorba kötött akkumulátor cellák kapacitása nagyon egyforma kell legyen, vagy külső balansz áramkör használata javasolt.

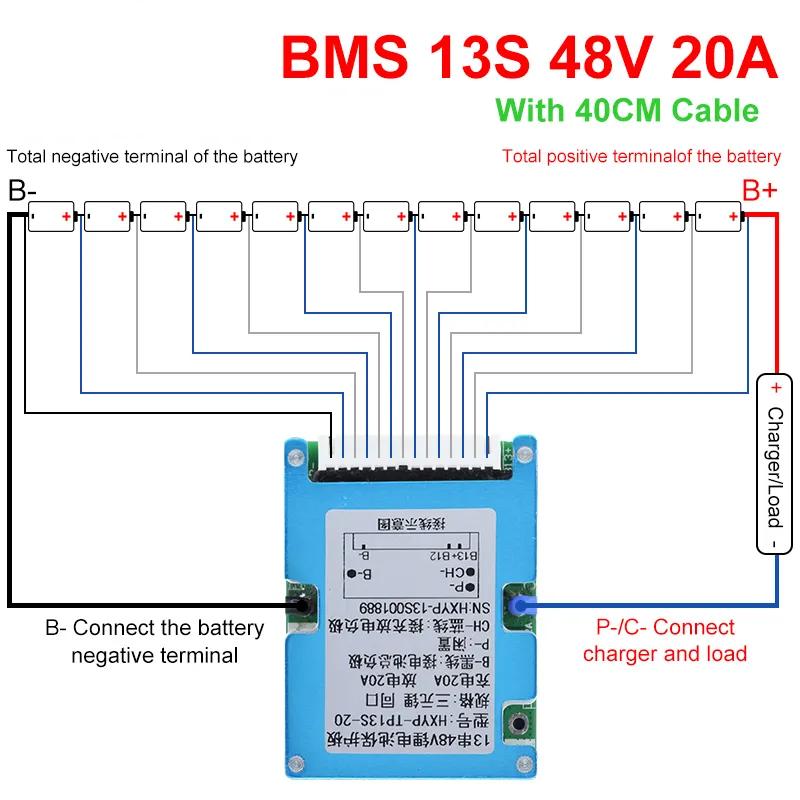

A modul párhuzamos bekötésű, a töltés és terhelés ugyanazon a vezetékpáron történik a mellékelt ábra szerint, a ‘P-‘ csatlakozási pontot nem kell bekötni.
A mellékelt 40 cm hosszúságú csatlakozós kábelre sorrendben az akkumulátorok csatlakozó pontjait kell kötni a fekete 0 V-tól sorban.
Nagy áramú használat esetén az áramkör fém felületét valamilyen hűtőfelületre kell rögzíteni, mert másképp nem bírja el a névleges terhelőáramot.
Az áramkör 20 A töltő és 20 A (rövid ideig 40A) kisütő áramot bír.
- Töltőfeszültség: 54.6 V
- Túltöltés érzékelés küszöbfeszültsége: 4.19 V
- Túltöltés érzékelés visszakapcsolási szintje: 4.09 V
- Kisülés küszöbfeszültsége: 2.59 V
- Kisülés visszakapcsolási feszültsége: 2.97 V
- Túláram érzékelés szintje: 45 A
- Túlterhelésből automatikus visszaállás
- Rövidzár érzékelési idő: 250 uS
- Fő áramkör max. belső ellenállása: 60 mΩ
- Saját áramfelvétel: 40 uA
- Működési hőmérséklet tartomány: -30 – +50 °C
- Vezeték szakadás védelem

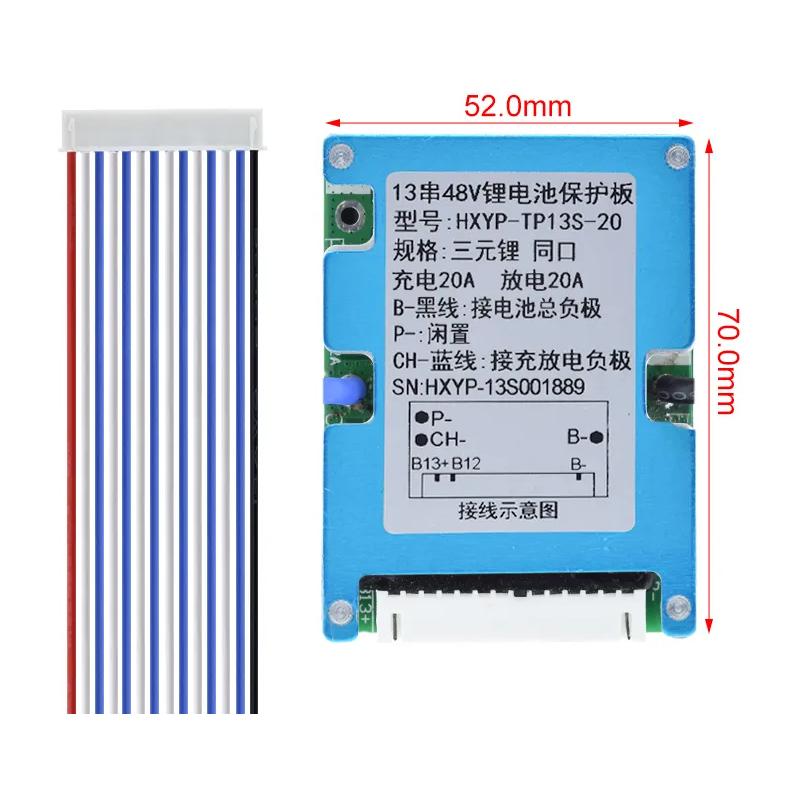

- Mérete: 70*52*8.5 mm
