Leírás

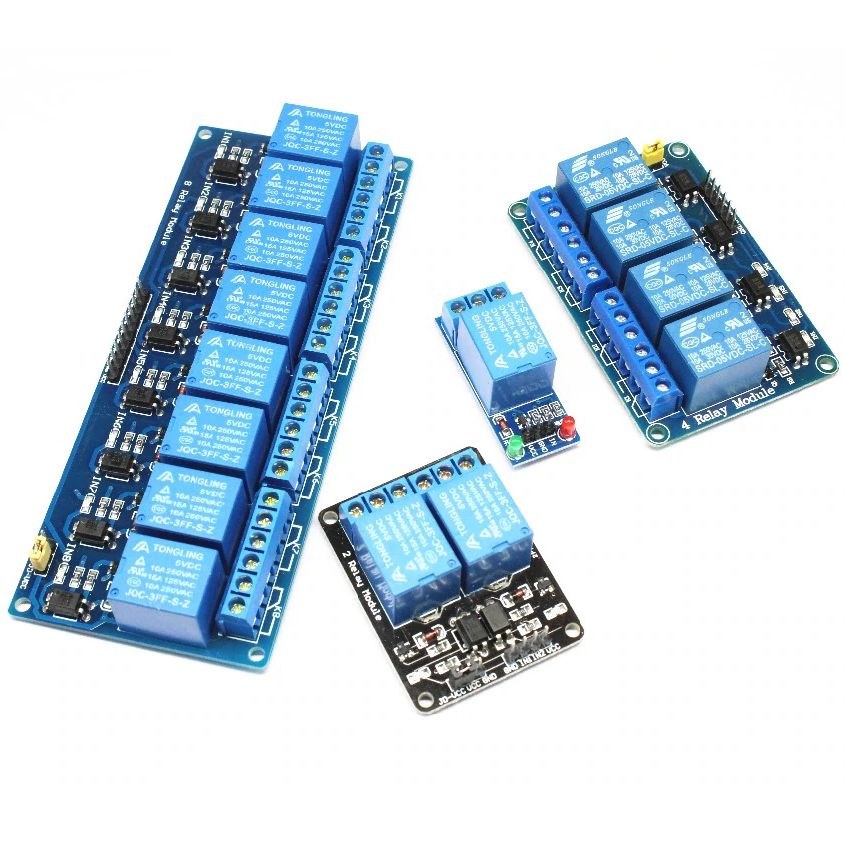

Ezek a relé modulok lehetővé teszik, hogy bármilyen mikrokontroller, vagy más kis terhelhetőségű vezérlés kapcsolni tudjon max. 10 amperes áramfelvételű fogyasztókat 250 V-ig. A vezérlőjel fordított polaritású, azaz 0 bemenetre húz be a relé, de mivel a kimenete NC/NO, így a kimeneten választható, hogy logikai 1-re vagy 0-ra kapcsoljon be a vezérelt eszköz. Működtetésükhöz szükséges egy 12 V-os tápfeszültség. A több csatornás változatok optocsatolós vezérlésűek, így külön táplálás esetén a tekercs kapcsolási tranziense nem zavarhatja meg a vezérlést. Kimenetük nyitó és záró kapcsolást is tartalmaz.
- Tápfeszültség: 10 – 15 V
- Vezérlő feszültség: 3.3 – 12 V
- Vezérlő áram: 1 – 10 mA
- Kapcsolt feszültség: 10 A max. 30V DC, 10 A max. 250V AC
Bekötés: a 2 és több csatornás modulokon van egy 3-as tüskesor rajta egy jumperrel, VCC-VCC-GND felirattal. Ez arra szolgál, hogy ha a jumper a két VCC lábat köti össze, akkor az továbbvezeti a bemenet táplálását a relék táplálására. Ebben az esetben csak a másik, hosszabb csatlakozón levő VCC-GND lábakra kell 12 voltot adni, és az IN lábakat GND-re húzni kapcsoláshoz. Ebben az esetben viszont az IN bemenetekre nem szabad mikrokontrollert vagy más 3-5 voltos eszközt kötni, mert tönkremennek.
Ha kis feszültségről, akár 3 voltról akarjuk kapcsolni, akkor le kell venni a jumpert (értelemszerűen nem szabad összekötni a VCC és GND lábakat), és a két szélső láb közzé kötni a 12 voltot (a középső VCC láb maradjon üresen). A másik csatlakozóra kössük rá a vezérlő áramkör tápfeszültségét (3- 12 V) és az IN bemebetekre a vezérlést (a mikrokontroller megfelelő kimeneteit). Így az IN lábakon nem jelenik meg nagyobb feszültség, mint a vezérlő áramkör tápfeszültsége, nem mehet tönkre a vezérlő áramkör.
