Leírás

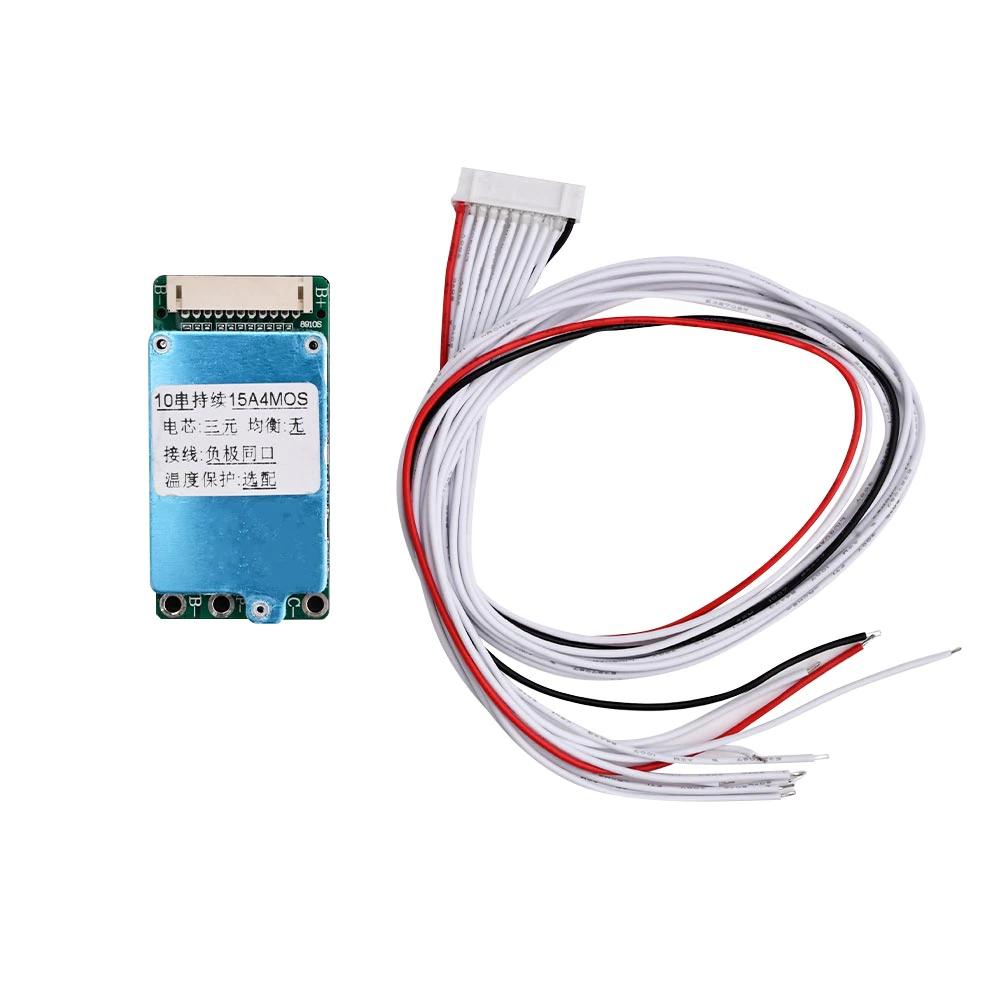

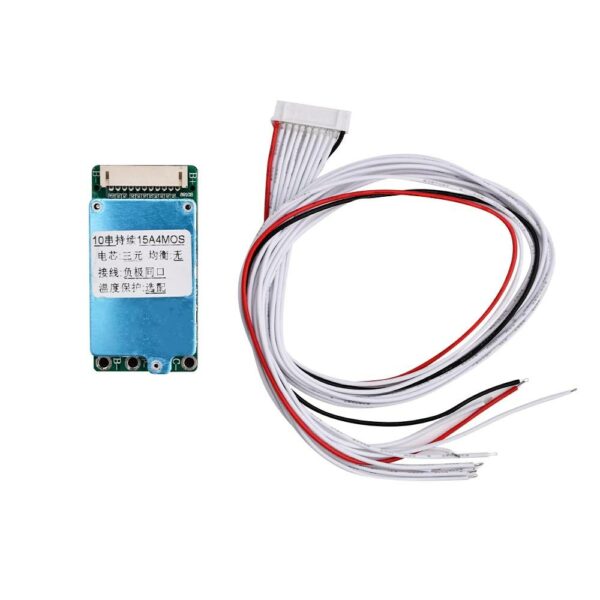

Ez az áramkör megvéd tíz sorba kötött Li-ion akkumulátor cellát a túltöltéstől, túlzott terheléstől, rövidzártól és mélykisüléstől. Ezek az események “halálosak” az akkumulátorokra, ezzel megakadályozható a gyors tönkremenetel.
A modul nem végez kiegyenlítést, ezért a sorba kötött akkumulátor cellák kapacitása nagyon egyforma kell legyen, vagy külső balansz áramkör használata javasolt.

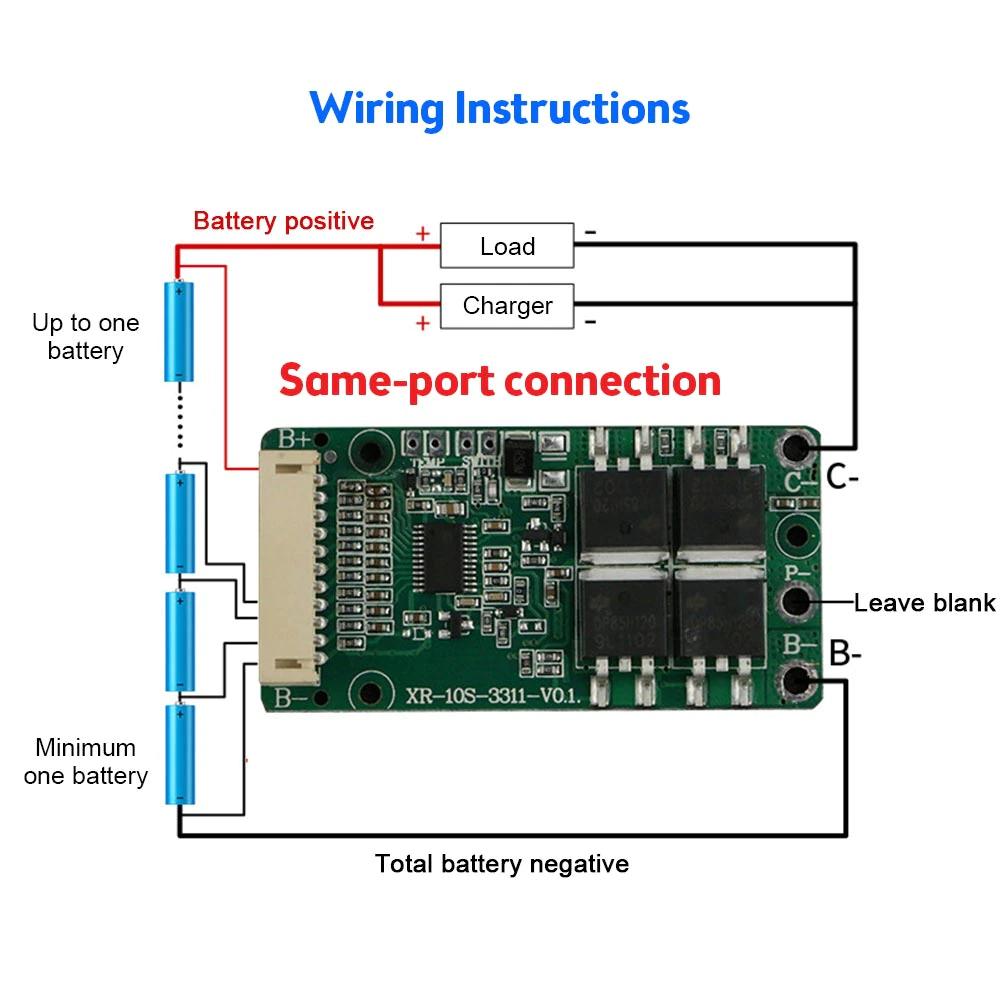

A modul párhuzamos bekötésű, a töltés és terhelés ugyanazon a vezetékpáron történik a mellékelt ábra szerint, a ‘P-‘ csatlakozási pontot nem kell bekötni.
A mellékelt 40 cm hosszúságú csatlakozós kábelre sorrendben az akkumulátorok csatlakozó pontjait kell kötni a fekete 0 V-tól a piros +42 V-ig.
Nagy áramú használat esetén az áramkör fém felületét valamilyen hűtőfelületre lehet rögzíteni, így alacsonyabb hőmérsékleten lehet tartani a modult.
Az áramkör 10 A töltő és 15 A kisütő áramot bír folyamatosan, a kisütő áram rövid ideig max. 25 A lehet.
- Töltőfeszültség: 42 V
- Túltöltés érzékelés küszöbfeszültsége: 4.25 V
- Túltöltés érzékelés visszakapcsolási szintje: 4.15 V
- Kisülés küszöbfeszültsége: 2.7 V
- Kisülés visszakapcsolási feszültsége: 3.0 V
- Túláram érzékelés szintje: 25 A
- Túlterhelésből automatikus visszaállás
- Rövidzár érzékelési idő: 250 uS
- Fő áramkör max. belső ellenállása: 50 mΩ
- Saját áramfelvétel: 40 uA
- Működési hőmérséklet tartomány: -30 – +50 °C
- Vezeték szakadás védelem
- Mérete: 66*33*7 mm
