Leírás

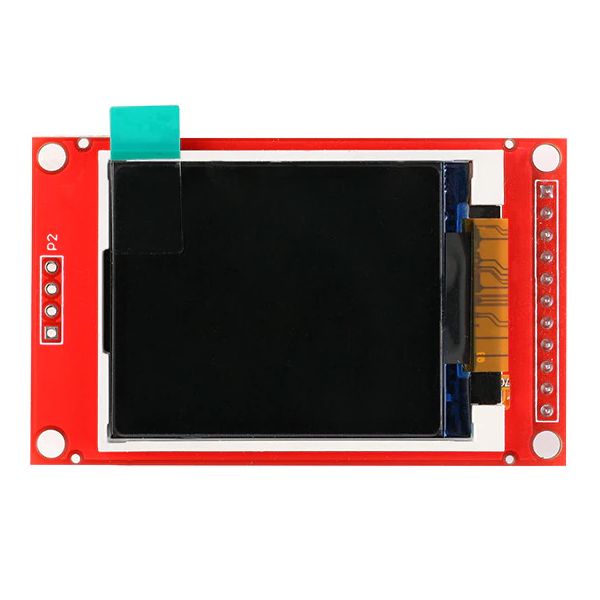

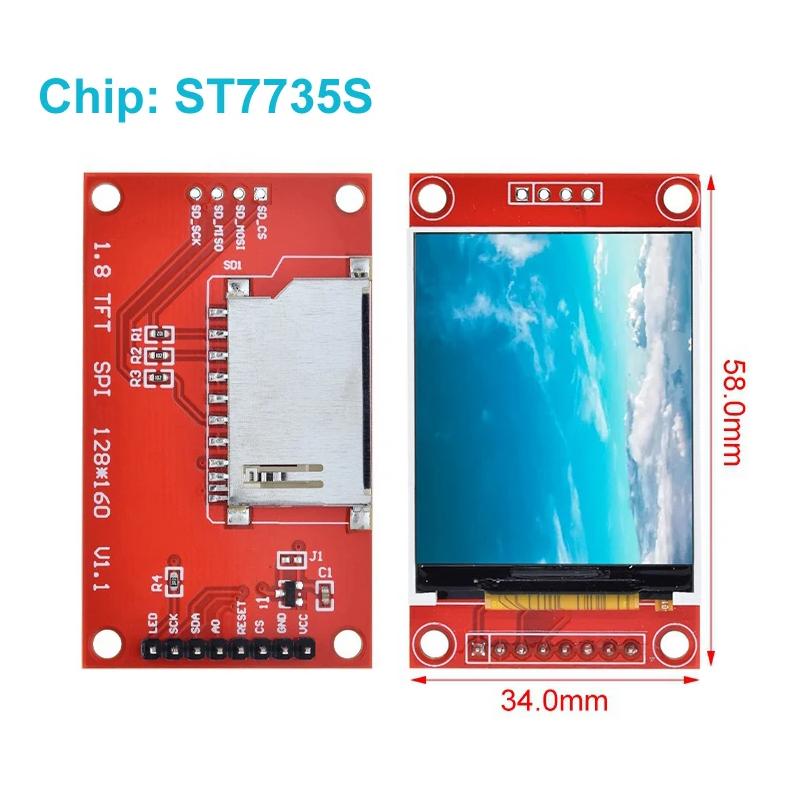

Az ST7735 meghajtó egy SPI buszos könnyen vezérelhető, saját (frame buffer) memóriával rendelkező LCD meghajtó áramkör. Akár Arduino környezetben, akár más programozási nyelven, bármilyen mikrokontrollertől akár PC-ig jól használható. Kiforrott könyvtárak, és nagyon sok példaprogram található hozzá a neten. A 8 lábú csatlakozó tüskesor be van forrasztva.
Ezen a panelen nem található szintillesztő, így 5 voltos környezetben használva “illik” legalább egy-egy 4-10kΩ-os ellenállást sorbakötni az adatlábakkal, a tápfeszültség 3.3 V és 5V között lehet.

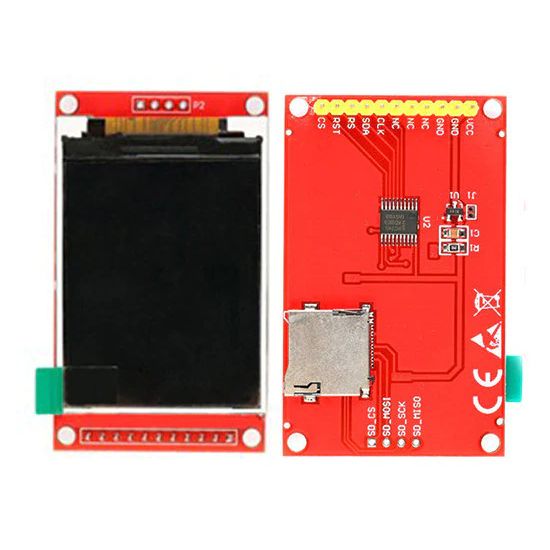

A kártyaolvasó 4 adatvonala külön csatlakozóra köthető, de annak a tüskesora nincs beültetve.
- 3.3 vagy 5 voltról is használható
- LED-es háttérvilágítás
- 8 pólusú 1 raszteres (2.54 mm) tüskesor csatlakozóval a kijelzőhöz
- A kártyaolvasóhoz külön 4 pólusú tüskesor beforrasztható
